Düğümden düğüme temas hakkında bilgiler:
- Sadece başlangıçta bitişik olan yüzler için kullanılabilir.
- Uyumlu mesh gerektirir. Program kaynak ve hedef yüzlerde çakışık düğümler oluşturur.
-
Bu temas formülasyonu statik, doğrusal olmayan ve termal etütler için Girme Yok temas tipiyle birlikte kullanılabilir. Statik ve doğrusal olmayan etütler için bu temas tipi, kaynak ile hedef yüzler arasındaki engellemeyi önler fakat bunların birbirinden uzaklaşarak boşluklar oluşturmasına izin verir. Termal problemler için, her iki çakışık düğüm her zaman aynı sıcaklığı korur.
Program kaynak ve hedef yüz adaylarını dahili olarak seçer. Temas Seti PropertyManager'ındaki Set 1 ve Set 2 objeleri kullanılarak tanımlanırlar.
-
Bu formülasyon, düğümden yüzeye ve yüzeyden yüzeye seçeneklerinden daha hızlıdır fakat kayma veya büyük rotasyonlar içeren genel yapısal problemler için en düşük doğruluğa sahiptir. Sonuçların doğruluğu yüklemeye bağlıdır ve en doğru sonuçlar, iki yüz birbiri üzerine bastırıldığında çok fazla kayma veya göreli rotasyon olmadığında elde edilir. Yükleme büyük kayma veya rotasyonlara neden oldukça doğruluk düzeyi düşer. Bu gibi problemler için Düğümden Yüzeye veya Yüzeyden Yüzeye seçeneklerini kullanın ve büyük yer değiştirmeleri etkinleştirin. Termal problemlerde, hareket olmadığı için doğruluk daha az hassastır. Bununla birlikte termal gerilim problemlerinde, termal ve yapısal etütler uyumlu temas ayarlarına sahip olmalıdır.

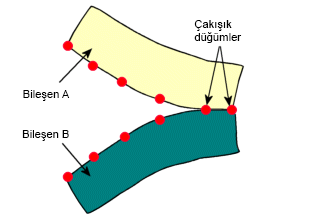

- Şekilde, başlangıçta bitişik olan iki yüzün olası deformasyonu gösterilmektedir.
