Bölgesel Kesit

Bölgesel kesit görünümü, iç kısmı açığa çıkarmak için bir teknik resim görünümündeki bir montajın bir kısmını kesip alır. Tüm bileşenlerin kesitlenmiş yüzlerinde tarama otomatik olarak oluşturulur.

Bölgesel kesit, var olan bir teknik resim görünümünün parçasıdır, ayrı bir görünüm değildir. Kapalı bir profil, genellikle bir spline, bölgesel kesiti tanımlar. İç detayları açığa çıkarmak için malzeme belirtilen bir derinliğe kadar uzaklaştırılır. Bir teknik resim görünümümde bir sayı ayarlayarak veya bir geometri seçerek derinliği belirtin.

Bir patlatılmış görünümün bölgesel kesitini oluşturursanız, patlatılmış görünümü daraltamazsınız.

Bu örnek (1) duvar kalınlığı ve şaft ve (2) şaftın kapağa nasıl kaynak yapıldığını gösterir:
Bir resimsel (izometrik, trimetrik, dimetrik) görünümün bölgesel kesiti. Derinlik, çalışma sayfasına diktir:

Bölgesel Kesit Görünümü Oluşturma

Bir bölgesel kesit oluşturmak için:

  1. Bölgesel Kesit tool_Broken_Out_Section_Drawing.gif (Teknik Resim araç çubuğu) veya Ekle > Teknik Resim Görünümü > Bölgesel Kesit öğesine tıklayın.
    İmleç pointer_add_curves_freeform.gif şekline dönüşür.
    Spline dışında bir profil istiyorsanız, Bölgesel Kesit aracını tıklamadan önce bir kapalı profil oluşturun ve seçin.
  2. Bir profil çizin.
  3. İletişim kutusunda Kesit Görünümü seçenekleri ayarlayın. Bileşenleri veya bağlantı elemanlarını bölgesel kesit görünümünün dışında tutmak istemiyorsanız Tamam öğesine tıklayın.
  4. Bölgesel Kesit PropertyManager'ında seçenekleri ayarlayın.
    Bir bölgesel kesit görünümünün derinliği için gizlenmiş bir kenarı seçmek amacıyla 3B teknik resim görünümü modunu kullanın.
  5. PM_OK.gif öğesine tıklayın.

Bir Bölgesel Kesiti Düzenleme veya Silme

Bir bölgesel kesiti düzenlemek veya silmek için:

FeatureManager tasarım ağacında bölgesel kesiti sağ tıklayın ve aşağıdakilerden birini seçin:
Seçenek Tanımlama
Tanımı Düzenle Bölgesel Kesit PropertyManager'ında seçenekleri ayarlayın, ardından da PM_OK.gif öğesine tıklayın.
Çizimi Düzenle Çizim objesini seçin ve düzenleyin, ardından çizimi kapatın.
Sil

Alternatif Konum Görünümünde Bölgesel Kesit Görünümü

Bölgesel kesit görünümlerini alternatif konum görünümlerine ekleyebilirsiniz.

Alternatif konum görünümü Alternatif konum görünümünde bölgesel kesit görünümü

Bir bölgesel kesit görünümünü alternatif konum görünümüne eklemek için:

  1. Alternatif konum görünümünde, Ekle > Teknik Resim Görünümü > Bölgesel Kesit öğesine tıklayın.
    Bölgesel kesitler yalnızca teknik resim görünümünün referans konfigürasyonunu kesebilir, alternatif konumları kesemez.
  2. Spline gibi kapalı bir profil çizin.
  3. PropertyManager'da seçenekleri ayarlayın.
  4. öğesine tıklayın.

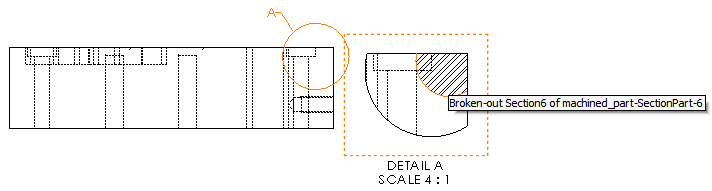

Detay Görünümüyle İlgili Bölgesel Kesit Görünümü

Bölgesel kesit görünümlerini detay görünümlerine ekleyebilirsiniz.

Bir bölgesel kesit görünümünü detay görünümüne eklemek için:

  1. Detay görünümünde, Ekle > Teknik Resim Görünümü > Bölgesel Kesit öğesine tıklayın.
  2. Spline gibi kapalı bir profil çizin.
  3. PropertyManager'da seçenekleri ayarlayın.
  4. öğesine tıklayın.

Kesit Görünümünde Bölgesel Kesit Görünümü

Bölgesel kesit görünümlerini kesit görünümlerine ekleyebilirsiniz.

Kesit görünümünde bölgesel kesit görünümü Bölgesel kesit görünümün genişletilmiş görüntüsü

Bir bölgesel kesit görünümünü kesit görünümüne eklemek için:

  1. Kesit görünümünde, Ekle > Teknik Resim Görünümü > Bölgesel Kesit öğesine tıklayın.
  2. Spline gibi kapalı bir profil çizin.
  3. PropertyManager'da seçenekleri ayarlayın.
  4. öğesine tıklayın.
