Seçim içerik haritaları, geçerli seçimin bağlam tabanlı bir görünümüdür. Bunlar, parçalar ve montajlar için hiyerarşik ağaçtaki ilgili elemanları gösterir.
Grafik alanında bir öğe seçebilir ve içerik haritalarını kullanarak bu seçimi öğenin bağlam tabanlı temsiliyle geliştirebilirsiniz. Örneğin montajda bir yüz seçtiğinizde, yüzün ait olduğu bileşenin tüm montaj ilişkilerini görebilirsiniz.
Seçtiğiniz öğeden üst düzey montaj veya parçaya kadar objelerin hiyerarşik zincirine erişmek için içerik haritalarını kullanın. İçerik haritaları, bir unsurun altındaki çizim ya da bir bileşenin montaj ilişkileri gibi, içerik haritalarındaki objelerin yanındaki ortak seçimlere erişim sağlar.
Montaj ilişkileri için içerik haritaları şu bilgileri görüntüler:
- Seçili parça veya alt montaj için geçerli olan montaj ilişkileri.
- Montaj ilişkisi hataları veya arızaları.
 |
 |
| Parçadaki içerik haritaları |
Montajdaki içerik haritaları |
İçerik haritaları, FeatureManager tasarım ağacından kullandığınız araçlara erişim sağlar. FeatureManager tasarım ağacını gizleyebilir ve grafik alanındaki öğelerle etkileşime girebilirsiniz. İçerik haritaları, objelerin pasifleştirme durumunu gösterir.
Varsayılan olarak etkin olan İçerik haritaları, aşağıdakilerden birini seçtiğinizde, grafik alanının sol üst köşesinde görünür:
- Grafik alanında bir obje.
- FeatureManager tasarım ağacında bir düğüm.
İçerik haritaları, bir PropertyManager açtığınızda, grafik alanında bir detaylandırma ya da ölçülendirme seçtiğinizde ya da birden çok obje seçtiğinizde görünmez.
| İçerik haritalarını kaldırmak için:
|
Grafik alanında açık bir alana tıklayın ya da Esc tuşuna basın. |
| İçerik haritalarını kapatmak için:
|
öğesine tıklayın ve Seçince içerik haritalarını göster seçeneğinin işaretini kaldırın. |
| İçerik haritalarını, işaretçide yarı saydam durumda görüntülemek için:
|
öğesine tıklayın ve Fare işaretçisinde içerik haritaları göster öğesini seçin. |
|
Bir seçimle ilgili olan araçlar içeren bir araç çubuğu görüntülemek için:
|
İçerik haritalarında bir öğeye tıklayın. |
|
Bağlam araç çubuğunu ve bir kısayol menüsü görüntülemek için:
|
Öğeye sağ tıklayın. |
|

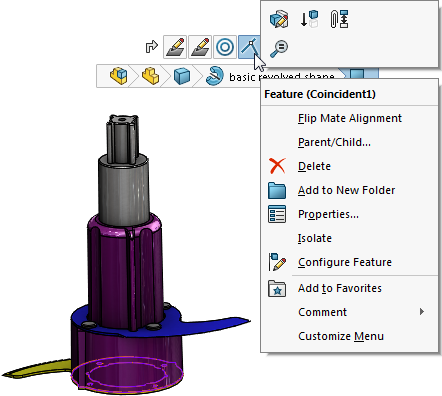

Bir montajdaki bir bileşenin montaj ilişkisinin bağlam araç çubuğunu ve kısayol menüsünü görüntülemek için:
|
Montaj ilişkisi içerik haritasına sağ tıklayın. Bir montaj ilişkisi seçtiğinizde, montaj ilişkisinin adı araç ipucunda görünür ve montaj ilişkisi grafik alanında vurgulanır.
Bu, FeatureManager tasarım aracında bir bileşene sağ tıkladığınızda ve Montaj İlişkilerini Göster penceresini açmak için Montaj İlişkilerini Göster'e tıkladığınızda kullanılabilir olan aynı bilgileri sağlar.  |
|
Bir araç ipucu görmek ve ilgili unsuru grafik alanında vurgulamak için:
|
İmleci bir içerik haritası üzerine götürün. |
Bir parçanın referans düzlemlerine erişmek için içerik haritaları kullandığınızda şunları yapabilirsiniz:
- Referans düzlem görünürlüğünü kontrol etme.
- Çizim düzlemleri olarak kullanmak, bir unsurda kullanmak veya bir montaj ilişkisi oluşturmak için referans düzlemlerini önceden seçme.
Seçim İçerik Haritalarını İmlece Taşıma
İçerik haritalarını imleç konumuna taşımak için D tuşuna basın.
Bir çizimi düzenlediğinizde ya da bir PropertyManager açtığınızda, Onaylama Köşesi seçeneklerini imlece taşımak için bir değeri değiştirdikten sonra grafik alanına tıklayın ve D tuşuna basın.
D tuşunu başka bir SOLIDWORKS işlemi için bir kısayol olarak atamadığınızda D tuşu, Onay Köşesi ya da seçim içerik haritalarını imlece taşıma klavye kısayolu olarak atanır.
Kontrolleri taşımak üzere farklı bir tuş atamak için:
- öğesine tıklayın.
- Özelleştir iletişim kutusunda, Klavye sekmesinde, Şunu ara: alanına Seçim İçerik Haritalarını, Onaylama Köşesini Taşı yazın.
- Aracın Kısayol(lar) sütununa, kullanılmayan bir tuş ya da tuş kombinasyonu girin.
- Tamam seçeneğine tıklayın.
