Unsur İlişkilerini Görüntüleme

Unsur bağımlılıklarını görüntülemek için FeatureManager tasarım ağacında öğeler arasındaki grafik ilişkilerini görüntüleyebilirsiniz.

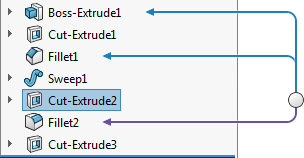

FeatureManager tasarım ağacında öğeler arasındaki üst ve alt öğe ilişkilerini görüntülemek için Dinamik Referans Görselleştirme seçeneğini kullanın. FeatureManager tasarım ağacında bir unsurun üzerine geldiğinizde ilişkileri gösteren oklar görünür. Üst öğe ve alt öğe ilişkileri, çakışan metin ve çizgilerin önleneceği şekilde geliştirilmiştir. Mavi oklar üst öğe ilişkilerini gösterir. Mor oklar, alt öğe ilişkilerini gösterir.

Dinamik referans görselleştirmeyi kullanarak dış referansları koparabilir, kilitlerini açabilir veya kilitleyebilirsiniz.

Bir unsur genişletilmediğinden referans gösterilmezse ok, referansı içeren unsuru gösterir. Referans, okun sağ tarafında gösterilir.

Oklar, üst öğe ve alt öğe ilişkilerini görüntülemekte olduğunuz unsuru belirtmek için daireden başlar.

Tüm referanslar görünür Bir referans gizli

Dinamik referans görselleştirme varsayılan olarak devre dışıdır.

Dinamik referans görselleştirmeyi etkinleştirmek için:

  1. FeatureManager tasarım ağacında, ilk öğeye (parça veya montaj) sağ tıklayın.
  2. Bağlam araç çubuğunda aşağıdaki seçeneklerden birine veya her ikisine tıklayın:
    • Dinamik Referans Görselleştirme (Üst Öğe)
    • Dinamik Referans Görselleştirme (Alt Öğe)
Montajlarda, herhangi bir seviyede dinamik referans görselleştirmeyi açar ya da kapatırsanız değişiklik tüm montajı etkiler.

Dinamik Referans Görselleştirmesi Aracılığıyla Dış Referansları Yönetme

Dinamik Referans Görselleştirmesi etkinken dış referansları yönetmek için aşağıdaki araçları kullanabilirsiniz:
  • Referansı Kopar
  • Referansı Kilitle
  • Referansın Kilidini Aç

Bir referansı kopardığınızda bu kopma kalıcıdır. Kopmadan sonra bir dış referansı etkinleştiremezsiniz.

Bir çizimin üst referansını kopardığınızda, kopuk ilişkiyi sabit bir çizim ilişkisiyle değiştirme veya kopuk ilişkiyi tutma arasında seçim yapmanız istenecektir.

Dinamik Referans Görselleştirmesi'ni kullanarak bir referansı koparmak için:

  1. Dış referanslar içeren bir montajı açın.
  2. FeatureManager tasarım ağacında, üst düzey montaja sağ tıklayın ve Dinamik Referans Görselleştirmesi (Üst Öğe) ve Dinamik Referans Görselleştirmesi (Alt Öğe) seçeneklerinden birine veya her ikisine tıklayın.
  3. Dış referanslar içeren bir bileşeni seçin.

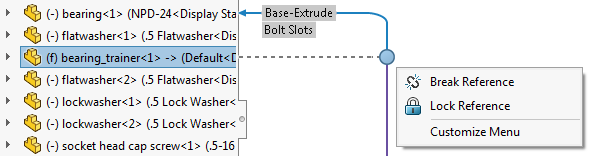

  4. Daireye tıklayın ve ardından Referansı Kopar öğesine tıklayın.
  5. İletişim kutusunda, koparılacak dış referansı inceleyin ve referansı koparmak için Tamam'a tıklayın.
