Bir tasarım tablosunda kullanıldığında, ölçümlendirmelerin, unsurların, bileşenlerin ve konfigürasyonların adları modeldeki adlarla eşleşmelidir. Kesin bir eşleşme sağlamak için adı, seçilen öğenin Özellikler iletişim kutusundan kopyalayıp yapıştırabilirsiniz.
Geçerli parametrelerin ve ilişkili değerlerin bir listesi için, bkz. Tasarım Tablosu Parametreleri Özeti.
Tasarım tablolarını SOLIDWORKS yazılımında kullanırken tabloların uygun şekilde formatlanması önemlidir.
Bir ölçümlendirme, unsur, bileşen veya konfigürasyon adını kopyalamak ve yapıştırmak için:
- Aşağıdakilerden birini yapın:
- Bir ölçümlendirmeye tıklayın.
- Bir unsura sağ tıklayın ve Unsur Özellikleri'ni seçin.
- Bir bileşene sağ tıklayın ve Bileşen Özellikleri'ni seçin.
- İletişim kutusunda veya PropertyManager'da, öğenin adını kopyalayın (Ctrl+C) (bileşenler için, Tam adı kopyalamayı unutmayın).
- Adı, ilgili sütun üstbilgisi hücresine yapıştırın (Ctrl+V).
|
Parametre spesifikasyonları:
|
- Sütun üstbilgisi hücrelerinde görünün bazı parametre konfigürasyonları $CONFIGURATION veya $COMMENT gibi bir anahtar sözcük içerir. Parametre anahtar sözcükleri küçük-büyük harf duyarlı değildir.
- Bazı parametreler (bir bileşenin pasifleştirme durumu veya referans verilen konfigürasyonu) ayrıca bir bileşen adı ve örnek numarası da içerir. Bu parametreler aşağıdaki sözdizimini kullanır:
$KEYWORD@bileşen<örnek>
burada
bileşen
, bileşenin adıdır ve
örnek
, açılı ayraçlar içerisindeki örnek numarasıdır (bir tamsayı).
Örneğin, $CONFIGURATION@dişli<2> etiketli sütun, dişli adını taşıyan bileşene ait ikinci örneğin referans verilen konfigürasyonunu kontrol eder.
Öğe adı olmayan değerler (Evet,Pasifleştir, vb.) küçük-büyük harf duyarlı değildir. Her parametre tipi için sözdizimi ve geçerli değerler, diğer konularda açıklanmaktadır.
|
|
Çoklu örnekler:
|
Bir bileşenin çoklu örneklerini tek bir sütun üstbilgisi hücresinde belirtebilirsiniz. Örnek numaraları için aşağıdaki sözdizimini kullanın:
-
<*> tüm örnekler
-
<1-4> örnek aralığı
-
<1,3,6> ardışık olmayan örnekler, virgülle ayrılmış
-
<1,3-6,8> kombinasyon, virgülle ayrılmış
|

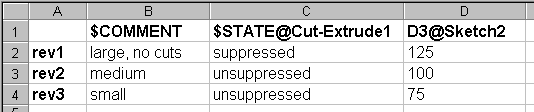

Bu örnek, üç konfigürasyon oluşturan, her birine bir yorum ekleyen, bir unsuru pasifleştiren ve bir ölçümlendirmeyi kontrol eden bir tasarım tablosu örneğidir.
Üstbilgisi boş olan satırları veya sütunları tasarım tablosunun ortasına eklemeyin. SOLIDWORKS yazılımı, boş bir üstbilgi hücresi bulunan bir satıra veya sütuna ulaştığında verileri değerlendirmeyi durdurur. Boş bir üstbilgi hücresi bulunan satırın veya sütunun içinde ve sonrasında görünen veriler yoksayılır.
