PhotoView 360 İşleme Bölgesi

Önizleme veya son işleme için SOLIDWORKS grafik alanının bir bölgesini tanımlayabilirsiniz.

İşleme bölgesini kullanarak görünüm oryantasyonunu değiştirmeden, görüntüyü yakınlaştırıp uzaklaştırmadan ya da tüm modeli işlemeden modelin bir alanındaki ışıklandırmayı, görünümleri ve işleme ayarlarını değerlendirebilirsiniz. Daha küçük alanlar, daha hızlı önizlemeler ve son işlemeler oluşturur.

Bir işleme bölgesini tanımlarken önizleme penceresi açıksa modelde değişiklik yaptığınızda yalnızca işleme bölgesinin içindeki alan güncellenir.

SOLIDWORKS kamera görünümü kullanmanızı ve PhotoView 360 Seçenekleri öğesinde Çıktı Resim Boyu öğesini SOLIDWORKS View Kullan olarak ayarlamanızı önerir. Bunun yerine özel bir Çıktı Resim Boyu kullanırsanız FeatureManager tasarım ağacı görünümün bir parçasını kaplar. Bu, grafik alanının hangi parçasının işleneceğini öngörmeyi ve işleme bölgesinin konumunu ayarlamayı zorlaştırır.

Bir işleme bölgesi tanımlamak için:

  1. İşleme Bölgesi (İşleme Araçları araç çubuğu) veya PhotoView 360 > İşleme Bölgesi öğesine tıklayın.
  2. İşleme bölgesinin boyutunu ve konumunu ayarlayın.
  3. Aşağıdakilerden birini yapın:
    • Grafik alanında işleme önizlemesini görmek için Entegre Önizleme tools_render_integrated_preview.png öğesine tıklayın.

    • Önizleme penceresini açmak için Önizleme Penceresi tools_render_preview_render.png öğesine tıklayın. Önizleme penceresi açıkken modelin farklı alanlarını karşılaştırmak için işleme bölgesini taşıyabilirsiniz. Ancak son işleme oluştururken yazılım yalnızca son seçilen işleme bölgesini işler.

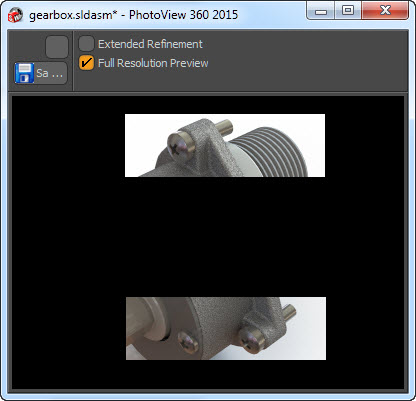

      Bu resimde, işleme bölgesi modelin iki farklı alanını görüntülemek için taşınmıştır.
  4. İsteğe bağlı olarak değişikliklerin işleme bölgesini nasıl etkilediğini görmek için işleme ayarları, model görünümleri veya ışıklandırmada değişiklikler yapın.
  5. Modeli tanımlanmış işleme bölgesi olmadan görüntülemeye geri dönmek için İşleme Bölgesi (İşleme Araçları araç çubuğu) veya PhotoView 360 > İşleme Bölgesi öğesine tıklayın.
