带反作用力结果显示向量

要从运动分析算例带反作用力结果显示向量：

  1. 从 Motion 分析算例中，单击结果和图解 Tool_Results_and_Plots.gif（MotionManager 工具栏）。
  2. 在 PropertyManager 中为结果类别选择力。
  3. 为子类别选择反作用力。
  4. 选择一个结果分量，如 幅值
  5. 选取一个配合以定义反作用力。
    要查找配合以进行选择，最容易的是将您的鼠标移到 MotionManager 树中的配合上，此将在图形区域中高亮显示装配体上的配合。
  6. 选取在配合定义中所使用的零件一个面。
  7. 选择在图形窗口中显示向量。
    您必须正确设定向量定义以访问该选项。例如，如果您不选择配合及其定义零件之一，该选项将隐藏。
  8. 单击 。

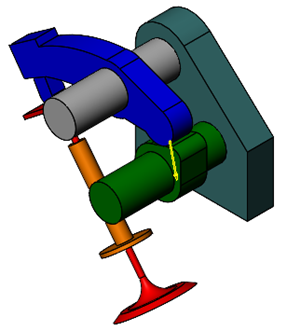

    如果您已计算运动，则会显示向量。
  9. 计算或重新播放运动以查看运动模拟过程中的向量。
