矩形管道弯管几何图形要求

矩形管道弯管草图

• 右平面上的草图命名为 Sketch1。
• 从草图原点创建且带有尺寸的方形或矩形命名为：
  • Height@Sketch1
  • Width@Sketch1
  • AlignmentAngle@Sketch1（必需尺寸）

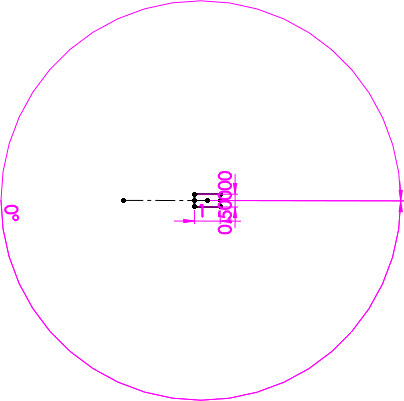

    Height@Sketch1 = 0.50 Width@Sketch1 = 1

    AlignmentAngle@Sketch1 = 0°（必需尺寸） 上述图像代表水平折弯。

• 将带有尺寸的上视基准面上名为弯管圆弧的草图命名为：
  • 折弯半径@弯管圆弧（必需尺寸）
  • 折弯角度@弯管圆弧（必需尺寸）
  弯管圆弧必须在扫描特征 Sweep-Thin1 创建后创建。

  折弯半径@弯管圆弧 = 1.5 折弯角度@弯管圆弧 = 90°

  折弯半径和折弯角度

• 连接点的草图称为 Sketch2：
  • 将带有尺寸的右平面上称为 CPoint1 的连接点属性命名为：
    • Depth@CPoint1
    • Width@CPoint1。
  • 将带有尺寸的前平面上称为 CPoint2 的连接点属性命名为：
    • Depth@CPoint2
    • Width@CPoint2。

  Sketch2： CPoint 1 和 CPoint 2

扫描

将带有尺寸的上视基准面上名为 Sweep-Thin1 的扫描特征命名为 Thickness@Sweep-Thin1。
