DimXpert 数值 PropertyManager

在 DimXpert 数值 PropertyManager 中指定尺寸和公差的显示。

要设定默认的公差和精度值：

单击 选项 > 文档属性 > DimXpert。

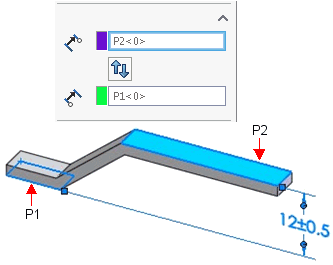

参考特征

公差特征 顶部基准面 P2。
对于大小尺寸，仅 公差特征 会出现在 PropertyManager 中。
原点特征 底部基准面 P1。
有关原点和公差特征的信息，请参阅 ASME Y14.5M -1994 第 2.6.1 段或 ISO 129。
交换特征
  使用不同原点特征的范例：
原点特征 = 下基准面 P1。 原点特征 = 上基准面 P2。
在箭头处的原点符号表示原点特征。
请意不同的尺寸结果。

DimXpert 方向

当您在两个轴型特征或直线型特征之间应用尺寸时，此选项将出现。 X、Y 和 Z 选项与零件坐标系相关，并用于与具有特征的轴垂直的每个零件轴。 参阅
特征的轴沿着 Z 方向，它启用了 X 和 Y 选项。
正常选项 N 沿使用两个特征间最短距离定义的方向确定尺寸。
用户定义的选项 U 沿与边线平行的方向或与平面正交的方向确定尺寸。

在本例中，尺寸被确定为平行于边线。
参阅

样式

样式了解详细信息。

公差/精度

  标注值 对于具有多种规格的孔型标注，所有尺寸均单独列出。此功能仅对具有深度的简单直孔、柱形沉头孔、锥形沉头孔、组合槽口尺寸和倒角有效。
公差类型 从列表中选择。对应不同的尺寸类型，有不同的选择。
最大变量
最小变量
  显示括号 在公差值前后插入括号。
单位精度 从列表中为尺寸值选择小数点后的位数。
公差精度 为公差值选择小数点后的位数。
对于孔和轴：
分类 (套合、与公差套合或套合（仅对公差））当您选择孔套合或轴套合（见下）时，其它类别的列表（孔套合或轴套合）会根据分类过滤。
孔套合和轴套合 (套合、与公差套合或套合（仅对公差））从列表中选择或键入文本。
双向公差（最大变化和最小变化）在您指定孔套合或轴套合（而非两者）时，可在孔套合或轴套合类型中使用。
  套合公差显示 （套合、与公差套合 或 套合（仅对公差））从以下选项中选择一项：

带直线显示层叠

无直线显示层叠

线性显示

主要值

此选项为只读。它显示尺寸名称和数值。

标注文字

  实例记数 对于阵列，这显示实例数。
  文本 尺寸自动出现在框中，由 <DIM> 表示。 将指针放置在框中的任意位置以插入文本。
孔使用在 txcalloutformat.txt 文件中指定的格式。 更多信息，请参阅 DimXpert 大小尺寸、标注格式文件。
对于某些类型的尺寸，额外文字自动出现。 例如，柱形沉头孔的孔标注显示孔的直径和深度 (<MOD-DIAM><DIM><HOLE-DEPTH>xx)。 对于在异型孔向导中生成的孔的孔标注，则显示异型孔向导的信息。 您可编辑文字并从 标注变量 对话框插入变量。
添加括号 您可带或不带括号而显示从动的（参考引用）尺寸。它们根据默认带括号显示。
审查尺寸
尺寸置中 当您在延伸线之间拖动尺寸文字时，尺寸文字捕捉在延伸线中心点之间。

等距文字 使用引线从尺寸线等距尺寸文字。
  对正 您可以水平对齐文字，对于某些标准，您可以垂直对齐引导线。
  • 左对齐 、中央对齐 、右对齐 。
  • 上对齐 、中对齐 、下对齐 。
  符号 单击在您想插入符号的位置以放置指针。 单击符号图标或单击更多符号 以访问符号库。
在向 DimXpert 尺寸添加符号时要特别谨慎，因为符号可能更改尺寸和公差的基本定义。
  全部大写 对于选定的尺寸或孔标注，在图形区域中以全部大写形式显示文本。 清除该选项可返回混合大小写。

双制尺寸

指定尺寸以文档的单位系统和双制尺寸单位显示。两种单位均在工具 > 选项 > 文档属性 > 单位中指定。

单位精度 从列表中为尺寸值选择小数点后的位数。
公差精度 为公差值选择小数点后的位数。
