成 45 度角的斜接法兰示例

示例 1

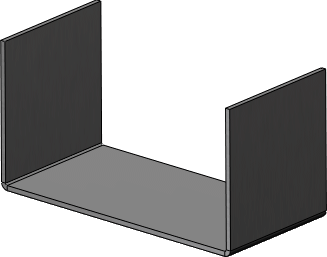

生成钣金零件。
选取边线系列开头终点旁的边线。
正确 不正确
从斜接法兰生成草图。 草图基准面垂直于生成斜接法兰的第一条边线。

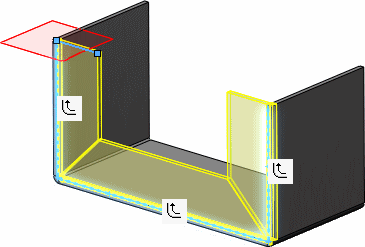

以连续顺序选择斜接法兰的边线（在此示例中为左侧垂直边线，然后为水平边线，最后为右侧垂直边线）。

此外此外 选择与所选边线相切的所有边线。

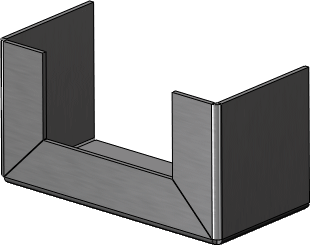

斜接法兰完成。

示例 2

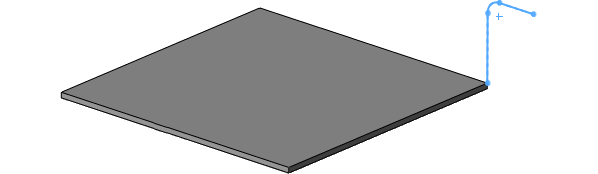

从斜接法兰生成草图。

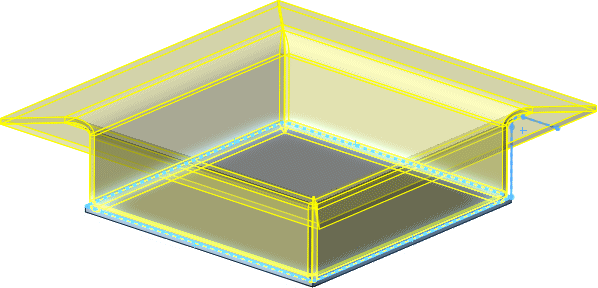

为斜接法兰连续选取边线。

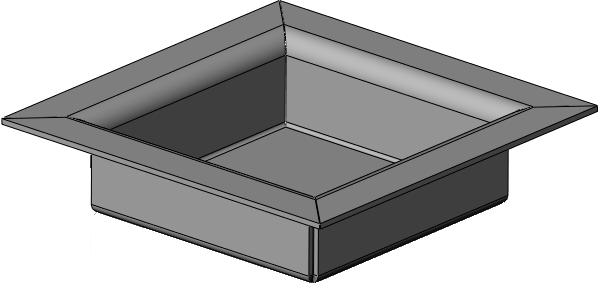

斜接法兰完成。
