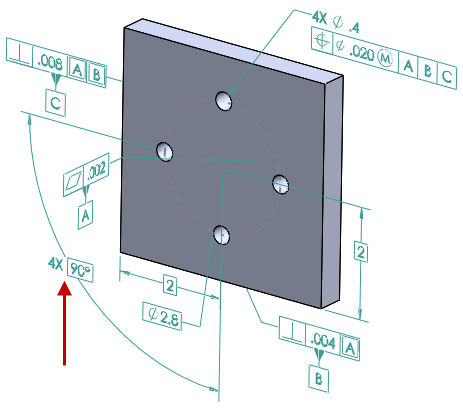

在形位公差零件中使用极轴尺寸方案

DimXpert 自动尺寸方案工具支持极坐标标注方案。

要在形位公差零件中使用极轴尺寸方案：

1. 单击工具 > 选项 > 文档属性 > DimXpert > 形位公差。
2. 在对话框中，选择基本尺寸下的创建基本尺寸和极坐标。
3. 单击确定。
4. 单击自动尺寸方案 或工具 > MBD 尺寸 > 自动尺寸方案。
5. 在 PropertyManager 的设置中，选择模式标注下的极坐标。
6. 设置选项。
7. 单击 。
