使用线性和点实体切割标准 SOLIDWORKS BREP 实体

要使用线性和点实体切割标准 SOLIDWORKS BREP 实体：

  1. 打开标准 SOLIDWORKS BREP 几何体的模型。

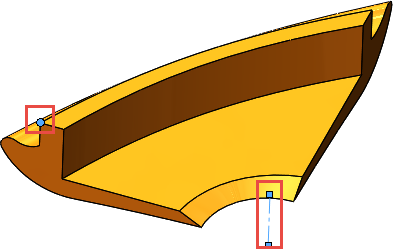

  2. 在图形区域中，按 Ctrl 并选择线性和点实体。
  3. 单击插入 > 切割。


  4. 在 PropertyManager 中，指定选项。

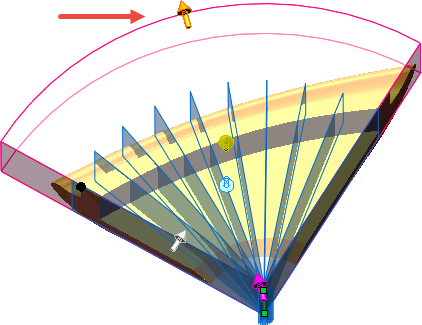

  5. 拖动橙色手柄以使用边界框闭合整个模型。


    使用视图方向 （前导视图工具栏）工具以确保边界框可覆盖整个模型。
  6. 在 PropertyManager 中，选择预览切片（较慢）以预览每个切割基准面中的每个单独切片。


  7. 单击 。
