从网格特征创建曲面

从网格创建曲面工具允许您操作从 *.stl、*.obj、*.off、*.ply、*.ply2 或 *.3MF 文件导入的网格对象，以创建曲面和实体。

该工具最适合用于包含诸如平面、圆柱体、圆锥体和球体等规则棱柱几何体的网格文件。 它可能不适合用于高度不规则的网格，例如通过有机形状的 3D 扫描创建的网格。 由于此功能仅创建曲面，建议的工作流程是用于剪裁曲面以形成实体。

以下示例将 .stl 文件作为图形实体导入，并使用涂刷选择分面工具定义特定分面。

要从网格特征创建曲面：

  1. 单击 工具 > 选项 > 导入 。
    1. 对于文件格式，选择 STL/OBJ/OFF/PLY/PLY2。
    2. 清除网格几何体选项下的所有选项。
    3. 在导入为下，单击图形实体。
    4. 单击确定。
  2. 单击文件 > 打开，然后浏览到网格文件。

  3. 单击插入 > 曲面 > 从网格创建曲面 。
  4. 在分面下，执行如下操作：
    1. 如果您不想显示详细帮助，请清除动态帮助。
    2. 对于曲面类型，选择您要创建的曲面类型。 您可以选择平面 、球面 、圆柱面 或圆锥面 曲面。
    3. 右键单击图形区域，然后单击选择工具 > 涂刷选择分面。

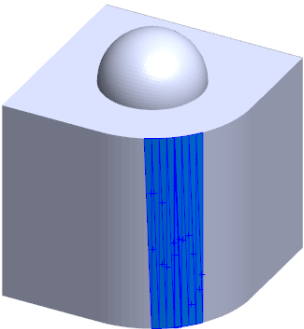

    4. 拖动指针并选择分面时按住鼠标左键。 已高亮显示与选定项圆相交的分面。 您可以通过移动滑块或单击向上或向下箭头调节选定项圆的半径。

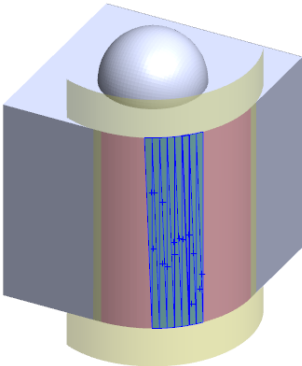

    5. 要取消选择分面，请单击 Alt + 鼠标左键按钮，并拖动指针到您想移除的分面上方。
    6. 单击 。
  5. 调节分布公差滑块，以在您创建的曲面中包含几个网格分面。
    向左移动滑块可放宽公差，而向右移动滑块可缩紧公差。 例如，如果您创建平面，而这里有三个分面，其中一个与另外两个分面成轻微角度，则宽松的公差将在平面中包括成角度的分面，而严格的公差将排除成角度的分面。
  6. 使用延伸曲面大小设置指定拟合到选定分面和几何形状的曲面几何体的延伸。
  7. 在 PropertyManager 中，单击计算。

    曲面实体的预览在图形区域中显示。

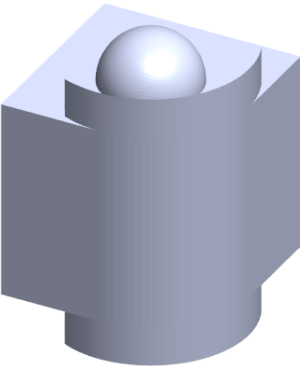

  8. 单击 。

    从网格创建曲面特征将添加到 FeatureManager 设计树中。

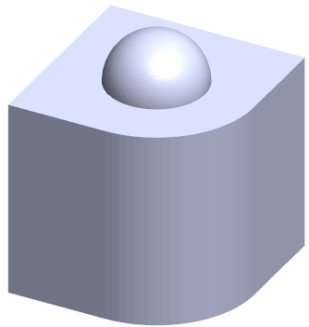

然后，您可以继续剪裁这些曲面并将其缝合以形成模型。
