實體模型的對稱拘束

在實體模型中，每個與對稱平面相符的面都應避免正向移動。 對稱 拘束類型會將此條件自動套用到所有的所選面。 這些對稱平面應互相正交。

對稱規定幾何、拘束、負載及材料屬性皆需對稱。一般而言，挫曲及頻率研究中不建議使用對稱。

以下列舉與一或多個面相對稱的模型範例。

此模型與一個平面相對稱。 您可以分析半個模型。 於對稱面上套用 對稱 拘束。
此模型與兩個平面相對稱。 您可以分析四分之一個模型。 於對稱面上套用 對稱 拘束。 如果模型對稱於三個基準面時，您可以分析模型的八分之一。

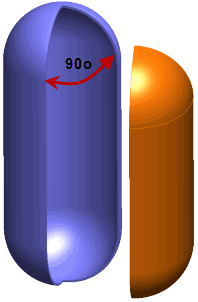

此模型為軸向對稱。 如果在負載條件下切割剖面無法正對於其基準面變形時 (例如徑向作用的壓力負載)，您可以分析楔形。 使用可由 360o 整除的楔形角度。 但就實際而言，不應使用太小的角度，以免導致不良網格。 如果在切線負載條件下切割剖面可正對於其基準面變形，請使用循環對稱。
