以三度空間參考來定義零件

您可以針對管路、可彎曲軟管、及電路使用三度空間參考，即可以較精準的方式在路線中定位零件。

若要每次放置零件時都要顯示三度空間參考，請按一下工具 > 選項 > 線路設計，然後選擇置放時使用三度空間參考來於定位與定向選項。

您亦可用右鍵按一下零件，並選取將接頭與三度空間參考一起移動。



任何之後的動作會關閉三度空間參考，例如在圖面中按一下。

以三度空間參考來旋轉零件

可以旋轉放入路線中的零件。

  1. 如使用三角參考座標定位零件所述放置三度空間參考。

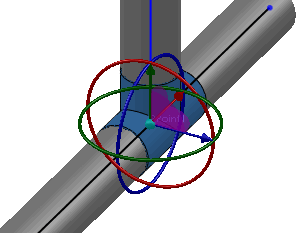

  2. 按一下並旋轉三度空間參考中適當的圓以定向零件。三度空間參考中的每個圓都以不同的方向旋轉零件。
    旋轉度數會出現，零件將會旋轉。

  3. 到達所需位置後釋放滑鼠按鈕。

以三度空間參考來移動零件

可以移動放入路線中的零件。

  1. 如使用三角參考座標定位零件所述放置三度空間參考。
  2. 按一下並拖曳控制點以移動零件。
    零件將會移動，且顯示距離，同時管路顯示為斷開。

  3. 到達所需位置後釋放滑鼠按鈕。
    管路重新連接，除非將零件移動後無法對正，在這種情況下會出現導引線，如圖所示。

  4. 使用自動產生線路 將導引線轉換為線路。 您也可以用右鍵按一下導引線，然後選取轉換導引線。
    導引線即轉換為線路。

    導引線僅出現在使用三度空間參考移動接頭的編輯作業進程中。
