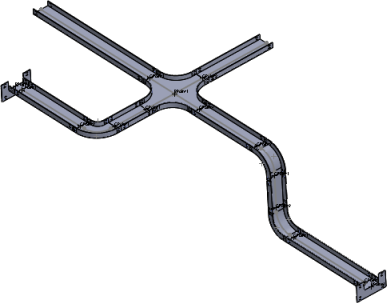

產生纜線架或輸送管

要產生纜線架或輸送管：

  1. 執行下列操作之一：
    • 請按一下插入零組件 tool_Insert_Components_Assembly.gif (「組合件」工具列)，或從 Design Library、檔案 Explorer、開啟的零件視窗或 Windows 檔案總管中拖曳下列項目至主要的組合件內，以將下列項目插入主要的組合件中。
    • 在平面上建立連接點以開始路線。 在線路設計工具列 (使用者定義的路線) 上按一下於點處開始 指令。
    路線開始處的零組件仍會保持為主要組合件的一部分，不會納入為路線次組合件的一部分。
  2. 插入用來產生纜線架組合件的纜線架接頭。
  3. 在路線屬性 PropertyManager 中設定選項，然後按一下 PM_OK.gif。
    新的路線次組合件將會在 FeatureManager(特徵管理員) 設計樹狀結構中以 [纜線架<n>-<組合件名稱>] 的形式出現。
    如果您以相反順序執行上述步驟 2 中的步驟，則新路線次組合件的名稱為 [線束<n>-<組合件名稱>]。

    您也可以使用此程序建立電路輸送管。
