穿過夾具的線路

1. 按一下工具 > 選項 > 系統選項 > 線路設計，然後選擇置放夾具時自動產生路線。
2. 編輯線路次組合件並依需要加入連接器。 然後從其中一個連接點開始路線，或在任何線路線對的尾端選擇一個點來定義目前線路的終點。
3. 拖曳夾具至路線中，並將其置放於定位。

1. 按一下產生/編輯穿過夾具的路線 (「線路設計工具」工具列) 或工具 > 線路設計 > 線路設計工具 > 產生/編輯穿過夾具的路線。
2. 在 PropertyManager 中指定路線線段及夾具。
3. 按一下 。

1. 按一下工具 > 選項 > 系統選項 > 線路設計，然後清除置放夾具時自動產生路線。
2. 編輯線路次組合件，加入連接點及夾具，並依需要定位。
3. 從其中一個連接點開始路線，或在任何線路線對的尾端選擇一個點來定義目前線路的終點。
4. 按一下自動產生路線 (「線路設計工具」工具列) 或工具 > 線路設計 > 線路設計工具 > 自動產生路線。
5. 選擇夾具的軸。

1. 在主要組合件中插入並定位夾具。
2. 編輯線路次組合件並依需要加入連接器。 然後從其中一個連接點開始路線，或在任何線路線對的尾端選擇一個點來定義目前線路的終點。
3. 按一下自動產生路線 (「線路設計工具」工具列) 或線路設計 > 線路設計工具 > 自動產生路線。
4. 選擇夾具的軸。

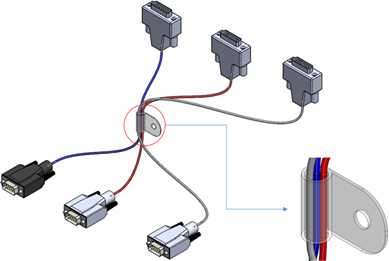

當您將多個路線穿過夾具時，個別纜線不會綁在ㄧ起，且會從夾具軸偏移。

1. 使用夾具及三個路線線段產生範例模型。
2. 在夾具上按一下滑鼠右鍵，然後從快顯功能表的上方選擇模型組態 4-01 - 6.4mm 直徑。
3. 按一下 。
4. 在 FeatureManager(特徵管理員) 設計樹狀結構中，於 Route1 上按一下滑鼠右鍵，然後按一下編輯路線。
5. 按一下工具 > 線路設計 > 線路設計工具 > 產生/編輯穿過夾具的路線 。
6. 按一下任何路線線段及「夾具軸」。
   所選線段和「夾具軸」會顯示在 PropertyManager 的目前的選擇中。
7. 在 PropertyManager 中：
   1. 選擇從夾具軸偏移。
   2. 將偏移距離設定為 10。
8. 按一下 。
9. 為第二條路線重複步驟 6 到步驟 7。
10. 在 PropertyManager 中：
    1. 選擇從夾具軸偏移。
    2. 將偏移距離設定為 5。
11. 按一下 。
12. 為第三條路線重複步驟 6 到步驟 7。
13. 在 PropertyManager 中：
    1. 選擇從夾具軸偏移。
    2. 將偏移距離設定為 2。
14. 按一下「自動對正」。
    所有路線都會圍繞第三條路線放置。

    「自動對正」會將所有路線綑綁到接近上次修改路線的位置。
15. 重覆步驟 6 並按一下「夾具軸」。
    三個路線線段會顯示在 PropertyManager 的穿過夾具的路線下。
