圓角曲面

您可以對曲面本體中以一定角度相交的兩個相鄰面，使用圓角以使其之間的邊線平滑。

要存取 PropertyManager，按一下圓角 (特徵工具列) 或插入 > 曲面 > 圓角 插入 > 曲面 > 圓角

在圓角 PropertyManager 中，選擇部分預覽 完全預覽或無預覽。您可以預覽所有圓角類型。

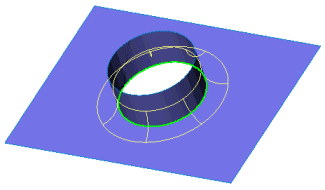

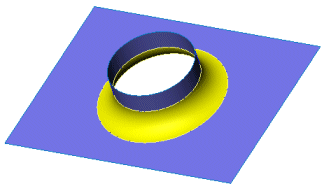

含完全預覽的固定半徑曲面圓角 套用固定半徑曲面圓角

含部分預覽的固定半徑曲面圓角 套用多重半徑曲面圓角
表面圓角與圓角實體的操作相同，但有少數例外。 您可以執行下列操作：
  • 為曲面本體的邊線加圓角。
  • 產生多重半徑曲面圓角。
  • 在兩個曲面間產生圓角或產生面圓角。 請參閱產生曲面面圓角。
  • 加入偏移參數至曲面圓角中。
  • 使用控制線產生曲面圓角。
  • 在面圓角中修剪或保持圓角曲面。
  • 在表面上產生變化半徑圓角。
    沒有套用圓角到旋轉的曲面上 套用變化半徑的圓角到旋轉曲面上
  • 為面按一下反轉垂直面 來設定反轉圓角的方向。
您不能執行以下操作：
  • 使用保持特徵選項保留表面本體中的除料。

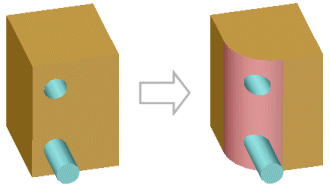

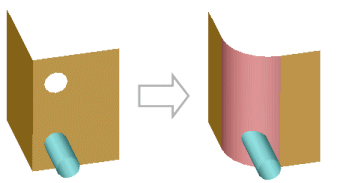

    在曲面圓角中的保持特徵選項與在實體中的圓角作用不同。在實體零件中，如果您在圓角的區域有填料或除料的特徵，當產生圓角時可以保留特徵。在曲面本體中，您可以保留填料特徵，但不能保留除料特徵。
  • 從 FeatureManager(特徵管理員)中根據特徵選擇要圓角的曲面。
