位置替換視圖 - 組合件

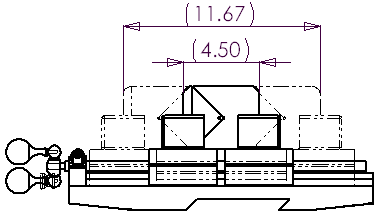

在組合件工程圖中，您可以使用位置替換視圖在不同位置顯示組合件零組件，藉此指出其移動範圍。

您可以用鏈線的形式在原始的視圖上重疊一或多個位置替換視圖。

• 可以在主要視圖和位置替換視圖之間標註尺寸。
• 位置替換視圖會被加入 FeatureManager(特徵管理員)中。
• 您可以在工程圖中產生多個位置替換視圖。
• 無法在斷裂視圖、剖面視圖、裁剪視圖、或細部放大圖中使用位置替換視圖。
• 在您產生位置替換視圖之後，您可以在組合件及工程圖的階層修改它。
