自動加上邊框

自動加上邊框工具可讓您控制圖頁格式邊框的每個部分，包括區域配置和邊界大小。

當您使用自動加上邊框工具時，邊框及區域會自動更新，以符合您在圖頁屬性對話方塊的區域參數標籤中所做的變更，您不必再手動編輯圖頁格式。 您也可以包括不顯示格式設定元素 (例如，標示及分隔線) 的遮板區域。 當您要在註解圖頁為區域加上遮板時，此功能相當實用。

若要使用自動加上邊框工具：

  1. 在工程圖中，按一下編輯圖頁格式 (圖頁格式工具列)。
  2. 按一下自動加上邊框 (圖頁格式工具列)。
  3. 設定選項：
    • 在自動加上邊框 PropertyManager 的第一個頁面上，選擇要從圖頁格式中刪除的項次。 例如，您可以在產生新的智慧型邊框之前，先刪除現有的格式圖元。
      當您使用自動加上邊框工具時，邊框與區域分隔線會自動對齊現有的區域並隨之更新。
    • 在第二個頁面上，定義邊界、邊框和區域。

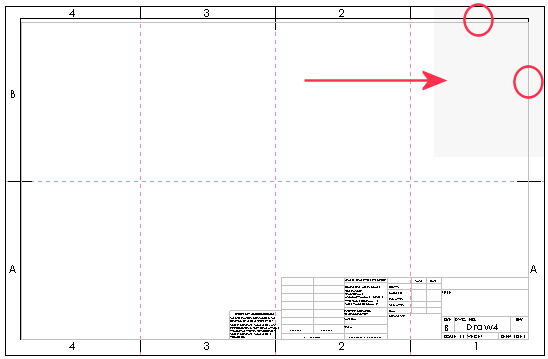

    • 在第三個頁面上，針對可自由放置註解的區域標示和分隔線定義邊界遮板。 在此範例中，邊界遮板區域包含右上方的區域標示。

  4. 按一下 。

產生區域配置

此範例使用 B (ANSI) 橫向圖頁格式。 首先，請移除現有的區域標示及區域分隔線。 接著，加入新的區域資訊來產生四個列和六個欄。

若要顯示或隱藏工程圖區域線，按一下檢視 > 使用者介面 > 區域線。

若要產生區域配置：

  1. 產生新的工程圖，然後選擇 B (ANSI) 橫向做為圖頁格式/大小。
  2. 按一下編輯圖頁格式 (圖頁格式工具列)。
  3. 按一下自動加上邊框 (圖頁格式工具列)。
  4. 若要移除現有的區域標示及分隔線，在 PropertyManager 的第一個頁面中，選擇要刪除的圖頁區域字母和區域分隔線。 當您選擇字母及分隔線時，這些註解及線會顯示在刪除清單中。
    這些圖元直到您按一下 才會從圖頁中刪除。
  5. 按一下 。
  6. 在區域大小之下選擇平均分配大小，然後將列設為 4、欄設為 6。
  7. 在區域格式設定之下：
    1. 選擇顯示區域分隔線。
    2. 將區域分隔線的長度設為 0.25in。
    3. 將外部中央區域分隔線的長度設為 0.25in。
    4. 將內部中央區域分隔線的長度設為 0.25in。
    5. 在區域標示之下，選擇顯示欄及顯示列。
  8. 按一下 。
  9. 在邊界遮板之下，按一下加號 。
  10. 在圖面中，您可以調整遮板大小並將其拖曳過視圖標示和區域分隔線，以脫下其遮板。
  11. 按一下 。
  12. 按一下編輯 > 圖頁，或用右鍵按一下工程圖頁上的任何空白區域，或選擇 FeatureManager(特徵管理員) 設計樹狀結構中的圖頁圖示，然後按一下編輯圖頁。
在您使用自動加上邊框工具來產生邊框及區域分隔線後，您使用工具或圖頁屬性 > 區域參數對區域做的任何變更將會自動更新。
