選擇階層連結可針對目前的選取項次顯示關聯視圖。 它們會在階層樹狀結構中顯示零件與組合件的相關元素。
您可以使用階層連結在圖面中選擇項次，並透過項次的關聯顯示調整所選項次。 例如，在組合件中，當您選擇面時，您可以看到該面所屬零組件的所有結合。
使用階層連結從所選項次存取連續圖元的階層架構，範圍到最上層的組合件或零件。 階層連結可讓您存取階層連結中接近圖元的常用所選項次，像是特徵的基礎草圖或零組件的結合。
階層連結會針對組合件結合顯示以下資訊：
- 套用至所選的零件或次組合件的結合。
- 結合錯誤或失敗。
 |
 |

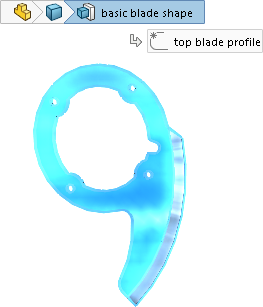

| 零件中的階層連結 |

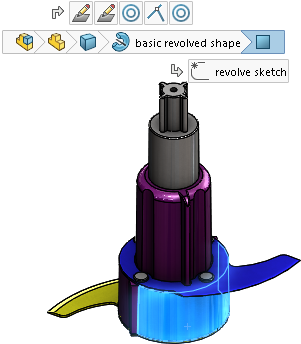

組合件中的階層連結 |
階層連結可讓您在 FeatureManager(特徵管理員) 存取所使用的工具。 您可以隱藏 FeatureManager(特徵管理員) 並仍與圖面中的項次互動。 階層連結會顯示圖元的抑制狀態。
當您選擇以下項目時，階層連結預設為啟用，並顯示在圖面的左上角：
- 圖面中的圖元。
- FeatureManager(特徵管理員) 中的節點。
當您開啟 PropertyManager、在圖面中選擇註記或尺寸，或是複選圖元時，階層連結不會顯示。
| 要移除階層連結：
|
在圖面中的開放區域按一下，或按下 Esc。 |
| 要關閉階層連結：
|
按一下並清除選取時顯示階層連結。 |
| 要在指標位置以半透明狀態顯示階層連結：
|
按一下並選擇在滑鼠指標處顯示階層連結。 |
|
要顯示包含與選取項次相關之工具的工具列：
|
按一下階層連結中的項次。 |
|
要顯示文意感應工具列及快顯功能表：
|
用滑鼠右鍵按一下項次。 |
|

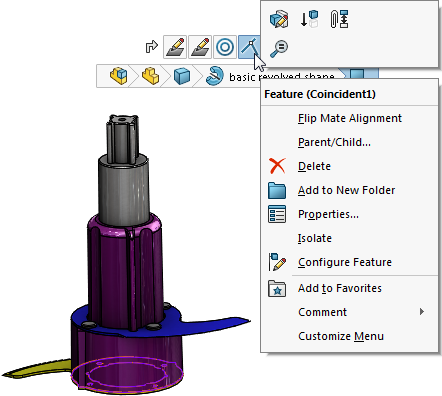

要顯示文意感應工具列及組合件中特定零組件結合的快顯功能表：
|
用右鍵按一下結合階層連結。 當您選擇結合時，其名稱會出現在工具提示中，且結合會在圖面中被強調顯示。
此處所提供的資訊與以下操作所提供的資訊相同：用右鍵按一下 FeatureManager(特徵管理員) 設計樹狀結構中的零組件，然後按一下 檢視結合來開啟 檢視結合視窗。  |
|
要檢視工具提示，並在圖面中強調顯示相對應的特徵：
|
將游標停放在階層連結。 |
當您使用階層連結存取零件的參考基準面時，您可以：
- 控制參考基準面的顯示。
- 預先選擇參考基準面以作為草圖基準面使用、用於特徵中，或產生組合件結合。
將選擇階層連結移動到游標
要將階層連結移至游標位置，按下 D。
當您編輯草圖或開啟 PropertyManager 時，在變更值之後，在圖面中按一下，然後按下 D 可將確認角落選項移至游標。
除非您已將 D 指定為其他 SOLIDWORKS 動作的捷徑，否則軟體會將 D 指定為將確認角落或選擇階層連結移至游標的鍵盤快速鍵。
要指定其他按鍵來移動控制：
- 按一下。
- 在自訂對話方塊的鍵盤標籤上，於搜尋欄位中輸入移動所選項目的階層連結、確認角落。
- 在工具的快速鍵欄中，輸入未使用的按鍵或按鍵組合。
- 按一下確定。
