檢視特徵關係

要檢視特徵的相關性，您可以在 FeatureManager (特徵管理員) 中的項目之間顯示圖形關係。

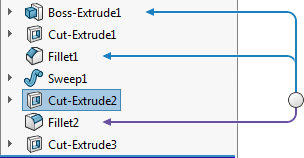

使用動態參考視覺化檢視 FeatureManager(特徵管理員) 中項目間的父子關係。 當您將游標停在 FeatureManager(特徵管理員) 中有參考的特徵上時，就會以箭頭顯示關係。 父子關係功能有改良，以避免文字及線條重疊。 藍色箭頭代表父關係。 紫色箭頭代表子關係。

您可以使用動態參考視覺化來斷開、解除鎖住或鎖住外部參考。

如果因為特徵未展開而無法顯示參考，箭頭會指向包含參考的特徵。 參考會出現在箭頭的右側。

箭頭會從圓開始，以指出正在檢視其父子關係的特徵。

顯示所有參考 隱藏一個參考

動態參考視覺化預設為停用。

要啟用動態參考視覺化：

  1. 在 FeatureManager(特徵管理員) 設計樹狀結構中，用右鍵按一下第一個項目 (零件或組合件)。
  2. 在文意感應工具列或檢視 > 使用者介面中，按一下下列一個或兩個選項︰
    • 動態參考視覺化 (父)
    • 動態參考視覺化 (子)
在組合件中，如果您在任何層級開啟或關閉動態參考視覺化，這項變更會影響整個組合件。

使用動態參考視覺化管理外部參考

啟用動態參考視覺化之後，您可以使用下列工具管理外部參考：
  • 斷開參考
  • 鎖住參考
  • 解除鎖住參考

當您斷開參考時，斷開的行為是永久性的。 在外部參考斷開之後，您就無法再啟用外部參考。

當您斷開草圖的父系參考時，系統會提示您用固定草圖限制條件取代斷開的限制條件，或保持斷開的限制條件。

使用動態參考視覺化斷開參考：

  1. 開啟具有外部參考的組合件。
  2. 在 FeatureManager(特徵管理員) 中，用右鍵按一下最上層組合件，然後按一下動態參考視覺化 (父系) 與動態參考視覺化 (子項次) 兩個選項之一或兩個選項都按一下。
  3. 選擇具有外部參考的零組件。

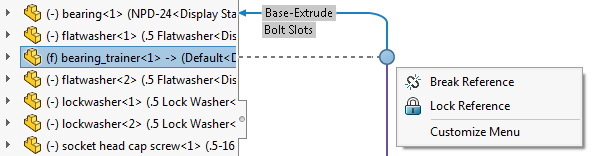

  4. 按一下圓圈，然後按一下斷開參考 。
  5. 在對話方塊中，請檢閱要斷開的外部參考，然後按一下確定以斷開參考。
