標示

您可產生、檢視、編輯和刪除零件、組合件與工程圖的標示。 您可在觸控式與非觸控式裝置上繪製標示、顯示標示的邊界方塊及預覽標示。 您可以將標示輸出為 .pdf、.bmp、.jpg、.png 和 .tif 檔案以供協同作業使用。

標示會儲存產生日期及時間戳記，以及產生者 ID。 當您預覽標示並將標示輸出至檔案時，即會顯示此資訊。

若要隱藏或顯示標示，請在立即檢視工具列上按一下隱藏所有類型 > 檢視標示 。 在 FeatureManager(特徵管理員) 設計樹狀結構或圖面中，以滑鼠右鍵按一下標示，然後按一下隱藏 以隱藏標示。

關聯工具列

下列選項適用於關聯工具列：
編輯標示 進入編輯模式。
抑制
方位 縮放至標示。
隱藏
輸出標示 將標示輸出為下列其中一個檔案類型： .pdf、.bmp、.jpg、.png 和 .tif。

存取標示工具

若要檢視 CommandManager 的標示標籤，請在 CommandManager 中按一下滑鼠右鍵，然後按一下標籤 > 標示。

存取標示工具：

  1. 按一下工具 > 選項 > 系統選項 > FeatureManager(特徵管理員) > 標示 > 顯示，然後按一下確定。
  2. 在 FeatureManager® 中，以滑鼠右鍵按一下標示資料夾 ，然後按一下插入標示 。

    標示工具列會根據裝置顯示不同的選項。 非觸控裝置並不提供觸控 。

    觸控裝置的標示工具列 非觸控裝置的標示工具列
    標示中的墨水筆觸僅限於使用 Windows 10 (1703 或更新版本) 的觸控和非觸控裝置。 對於所有其他裝置，您僅能使用鍵盤加入標示記事。

使用滑鼠繪製標示

  1. 在非觸控裝置上，開啟零件或組合件。
  2. 按一下檢視 > 隱藏/顯示 > 標示 。
  3. 按一下工具 > 選項 > 系統選項 > FeatureManager。
  4. 在隱藏/顯示樹狀結構項目下方，針對標示 選擇顯示並按一下確定。
  5. 在 FeatureManager (特徵管理員) 中，以滑鼠右鍵按一下標示 ，然後按一下插入標示 。

    隨即會出現標示工具列。

  6. 按一下繪製 以使用滑鼠繪製。
  7. 選擇性的: 若要變更線條的色彩或粗細，請按一下色彩 。

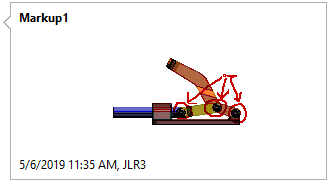

標示預覽

將游標移至 FeatureManager (特徵管理員) 的標示上方時，即會顯示標示預覽。 圖面中的標示周圍會顯示橘色邊線的邊界方塊。 選擇標示時，預覽便會關閉，且標示周圍會顯示藍色邊線的邊界方塊。

輸出多個標示

若要輸出多個標示：

  1. 在 FeatureManager(特徵管理員) 設計樹狀結構中的標示 下方，使用 Ctrl + 選擇多個標示。
  2. 在關聯工具列中，按一下輸出標示 。
  3. 在輸出標示對話方塊中，指定檔案名稱和類型，然後按一下儲存。

    當您選擇 .pdf 作為檔案類型時，系統會建立一個 .pdf 檔案，且每個頁面皆會包含一個標示。 當您輸出多個標示時，選擇標示的順序為 .pdf 檔案中的頁面順序。

    當您選擇其他檔案類型時，每個標示會儲存至指定資料夾中的不同檔案。 當您輸出多個標示時，資料夾名稱為輸出標示對話方塊中檔案名稱的指定名稱。
