在 3D 幾何表面上建立草圖偏移

您可以使用曲面上的偏移工具以偏移 3D 草圖中的 3D 模型邊線和模型面。

1. 開啟一個 3D 模型。
2. 按一下曲面上的偏移 (「草圖」工具列) 或工具 > 草圖工具 > 曲面上的偏移。

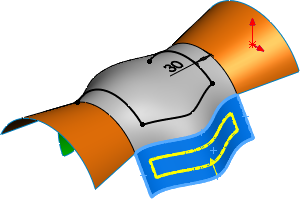

3. 在圖面中，選擇模型的邊線。


4. 在 PropertyManager 中：
   1. 設定偏移距離。
   2. 選擇反轉。
      軟體將圖元投影到對面的面。

      當所選擇的邊線連接到屬於同一個本體的面時，您僅可使用反轉。




5. 選擇模型的內部邊線。
6. 按一下 。

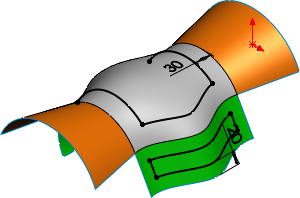

7. 連按兩下所選擇邊線的尺寸值，並在輸入方塊中輸入尺寸值。



8. 按一下曲面上的偏移 。
9. 在 PropertyManager 中：

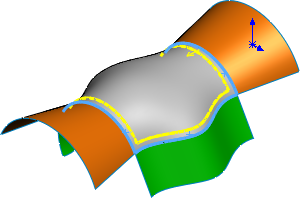

   1. 按一下如圖所示的模型面。
   2. 設定偏移距離。
   3. 按一下 。
   軟體會依偏移距離偏移面的所有邊線。
