範例 - 與結合一起複製

此範例顯示當您在組合件中產生零組件的額外副本時，如何加入結合。

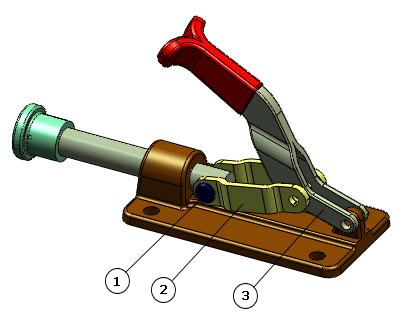

在此範例中，您的夾鉗組合件含有一個銷、一個連結及一個控制桿。 銷有兩個結合將其固定 - 一個同軸心和一個重合/共線/共點。 您必須產生銷的兩個新副本。 新銷使用的結合必須與原始的銷相同。

1	Pin
2	連結
3	控制桿

針對銷的第一個新副本，為同軸心的結合指定新的參考，並重複使用重合/共線/共點結合的參考。

1. 在組合件開啟時，按一下與結合一起複製 (「組合件」工具列) 或插入 > 零組件 > 與結合一起複製。

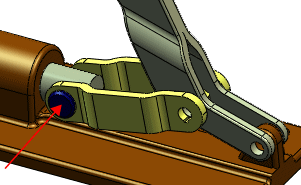

2. 為 PropertyManager 中的選取的零組件，在圖面中選擇要複製的零組件，例如銷。



3. 按一下 前往 PropertyManager 的結合頁面。

   所選的零組件的結合會列在 PropertyManager 中的組合下。

   針對同軸心結合，請選擇鎖住旋轉來防止在其中一個參考允許旋轉時在同軸心結合中旋轉。

4. 按一下列出結合之下的選擇方塊，例如同軸心結合。
   結合參考會在圖面中強調顯示。

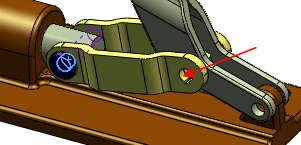

5. 選擇可複製零組件與其結合的位置，例如在如圖所示的連結中的鑽孔：


   在此範例中，由於您複製的是同軸心結合參考，您選擇該結合類型適當的結合幾何，例如鑽孔。

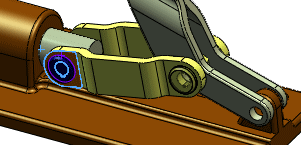

   在圖面中，複製的零組件預覽出現，且複製之結合的結合參考會強調顯示。 在 PropertyManager 中的結合之下，下個列出的結合的選擇方塊會強調顯示。 在此範例中，重合/共線/共點結合選擇方塊會強調顯示。



   指定每個結合的參考。 在此範例中，因為控制桿的兩個標籤是共平面，新銷可以使用與原始銷相同的重合/共線/共點結合參考。

6. 若要為下個結合使用原始零組件所用的相同結合參考，在 PropertyManager 中的結合之下，為下個列出的結合選擇重複。 在此範例中，您選擇重合/共線/共點的結合之下的重複。
7. 按一下 。
   所選零組件的副本會加入組合件。 選擇方塊會清除，讓您可以加入另外的副本。

   接著請加入從原始副本複製結合的零組件，但是兩個結合都使用新的參考。 在此範例中，將銷複製到另一個鑽孔，但是使用新的結合參考。

8. 為零組件副本與其首個結合參考選擇其他位置。

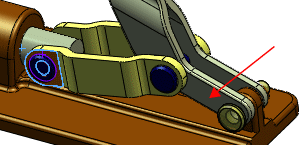

   在此範例中，選擇控制桿中的鑽孔，為銷定義同軸心結合參考。


9. 在 PropertyManager 的重合/共線/共點結合中清除重複。
10. 選擇下個結合的新結合參考。

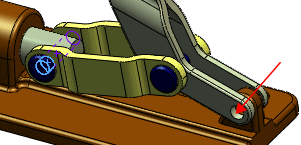

    在此範例中，為銷的此副本的重合/共線/共點結合選擇控制桿的平面作為結合參考。


11. 按兩下 。
    零組件副本出現在 FeatureManager(特徵管理員) 中。 新的結合會出現在結合 資料夾中。
