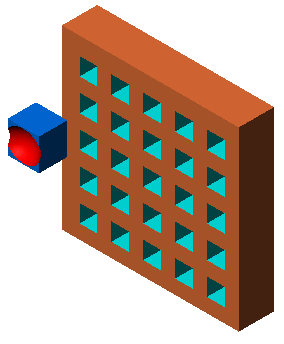

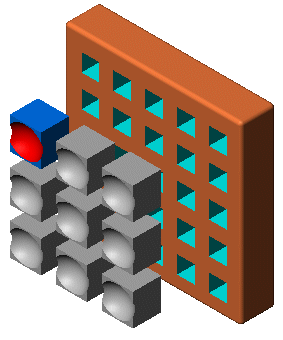

直線複製排列和直線複製排列 PropertyManager 您可以使用直線複製排列產生一或多個特徵的多個副本，這些副本可沿著一個或兩個線性路徑均分排列。 種子特徵 直線複製排列 - 兩個方向 直線複製排列 - 單一方向 直線複製排列 - 兩個方向 複製排列種子特徵僅在方向 2 如果在 PropertyManager 中選擇了傳遞衍生視覺屬性，複製排列的副本即會繼承原始特徵的視覺屬性。 產生直線排列︰ 產生一個或多個要用來複製的特徵。 按一下直線複製排列 (「特徵」工具列)，或按一下插入 > 複製排列/鏡射 > 直線複製排列。 設定 PropertyManager 的選項。 按一下 。 上層主題複製排列的類型 曲線導出複製排列和曲線導出複製排列 PropertyManager 環狀複製排列 草圖導出複製排列 表格導出複製排列 儲存及載入表格導出的複製排列 鏡射特徵 填入複製排列 填入複製排列 PropertyManager 變化的複製排列 裝飾螺紋線複製排列 裝飾螺紋線複製排列 PropertyManager 改變尺寸複製排列 PropertyManagers 中數學關係式的直接輸入 直線複製排列 PropertyManager 當您沿著一或兩條直線路徑複製排列一或多個特徵時，直線複製排列 PropertyManager 即會出現。 存取此 PropertyManager： 按一下直線複製排列 (「特徵」工具列) 或 插入 > 特徵複製/鏡射 > 直線複製排列。 接受數值輸入的一些欄位可讓您輸入 = (等號) 並從清單中選擇整體變數、函數與檔案屬性，來產生數學關係式。 請參閱PropertyManagers 中數學關係式的直接輸入。 方向 1 複製排列方向 為方向 1 的複製排列設定方向。 選擇一個線性邊線、直線、軸、尺寸、平坦面及曲面、圓錐面及曲面、環形邊線和參考基準面。 按一下反轉方向 來反轉複製排列方向。 間距與副本 個別設定副本數量及間距。 間距 為方向 1 設定複製排列副本間的間距。 副本數 為方向 1 設定複製排列副本的數目。此數量包括原來的特徵或選擇。 成形至的參考 根據所選的參考幾何設定副本數量及間距。 參考幾何 設定控制複製排列的參考幾何。 偏移距離 設定參考幾何與最後一個複製排列副本間的距離。 反轉偏移方向 反轉複製排列從參考幾何偏移的方向。 質心 計算從參考幾何到複製排列特徵質心的偏移距離。 所選參考 計算從參考幾何到所選種子特徵幾何參考的偏移距離。 種子參考 設定要由哪一個種子特徵幾何來計算偏移距離。 方向 2 在第二個方向產生複製排列。 複製排列方向 設定方向 2複製排列的方向。 選擇一個線性邊線、直線、軸、尺寸、平坦面及曲面、圓錐面及曲面、環形邊線和參考基準面。 間距與副本 個別設定副本數量及間距。 間距 為方向 1 設定複製排列副本間的間距。 副本數 為方向 1 設定複製排列副本的數目。此數量包括原來的特徵或選擇。 從參考偏移 根據所選的參考幾何設定副本數量及間距。 參考幾何 設定控制複製排列的參考幾何。 偏移距離 設定參考幾何與最後一個複製排列副本間的距離。 反轉偏移方向 反轉複製排列從參考幾何偏移的方向。 質心 計算從參考幾何到複製排列特徵質心的偏移距離。 所選參考 計算從參考幾何到所選種子特徵幾何的偏移距離。 種子參考 設定要由哪一個種子特徵幾何來計算偏移距離。 僅複製排列種子 僅使用種子特徵在方向 2 上產生直線複製排列，而不重複方向 1 上的複製排列副本。 選取只複製種子特徵選項。 種子特徵僅在方向 2 中複製。 清除只複製種子特徵選項。 整個直線複製排列在方向 2 中複製。 複製排列的特徵 複製排列的特徵 使用您所選的特徵做為種子特徵來產生複製排列。 複製排列面 複製排列面 使用構成特徵的面來產生複製排列。 在圖面中選擇特徵的所有面。 當模型只輸入組成特徵的面而不是特徵時，此功能特別有用。 使用排列複製面時，排列複製必須保持在同一個面或邊界內。 複製排列不能跨過邊界。 例如，橫切整個面或不同的層級 (如凸起的邊線) 的除料會產生一個邊界和單獨的面，使複製排列無法延伸進行。 複製排列本體 複製排列實體/曲面本體 使用您在多本體零件中選擇的本體來產生複製排列。 使用複製排列本體的多本體零件 套用直線複製排列 跳過之副本(I) 跳過之副本(I) 產生複製排列時，跳過您在圖面中所選的複製排列副本。 當移動滑鼠至每個複製排列副本時，游標的形狀會變為 。 按一下可選擇一個複製排列副本。 複製排列副本的座標即會出現。 要恢復複製排列的副本，請再按一下該副本。 特徵加工範圍(F) 選擇幾何複製下的選項將特徵套用至一或多個多本體零件，以及使用特徵加工範圍選擇將包含特徵的本體。 產生您要為多本體零件加入特徵的模型，然後再加入這些特徵。 所有本體 每次特徵重新產生時，都要套用到所有的本體。 如果您將本體加入與特徵相交的模型，這些新本體會重新產生以包括該特徵。 伸長及圓頂特徵套用至所有的本體 所選本體 套用特徵到您選擇的本體。 如果加入的本體與模型中的特徵相交，您必須使用編輯特徵來編輯複製排列特徵，選擇那些本體，並將它們加入到所選本體的清單中。 如果您沒有將新本體新增至所選本體清單中，則它們會保持完整。 伸長及圓頂特徵套用至所選的本體 自動選擇 (在按下所選本體時可用) 使用多本體零件產生模型時，特徵會自動處理所有相關的相交零件。 自動選擇比所有本體快，因為它只處理初始清單中的本體，並不會重新產生整個模型。 如果按下了所選本體且清除自動選擇，您必須從圖面中選擇要包括的本體。 受影響的本體 (在清除自動選擇時可用) 在圖面中選擇受影響的本體。 選項 變化草圖 允許在複製時，複製排列的變更。 幾何複製 僅使用特徵的幾何 (面和邊線) 來產生複製排列，而不複製且不解出特徵中的每個副本。 幾何複製可加速複製排列的產生和重新計算。 當特徵的面與零件的其餘部分合併在一起時，您無法產生這些特徵的幾何排列。 傳遞衍生視覺屬性 會將 SOLIDWORKS 色彩、紋路與裝飾螺紋線資料傳遞至所有複製排列副本中。 要變化的副本當您為複製排列的副本選擇特徵時，才能使用此選項。 方向 1 增量 方向 1 間距增量 累積增加方向 1 中複製排列副本中心之間的間距。例如，如果複製排列中列之間的間距是 1.5mm，而您針對間隔增量輸入 .3mm，則第二列位於距離第一列 1.8mm 的位置，第三列位於距離第二列 2.1mm 的位置，第四列位於距離第三列 2.4mm 的位置。 選擇特徵尺寸來變化方向 1 在表格中顯示種子特徵的尺寸。 在圖面中，按一下種子特徵的尺寸來顯示表格。 在增量欄中加入值來增加或減少方向 1 之的特徵尺寸大小。 相同欄位套用至方向 2 增量。 修改的副本 列出修改的個別副本。 這些副本可透過複製排列中的欄與列號識別。 要修改個別副本，請在圖面中的副本標記上按左鍵，並按一下修改副本。 您可以輸入值來取代標註中的間距與尺寸。 要移除修改的副本，在方塊中的副本按一下右鍵，並按一下刪除。 要移除所有修改的副本，在方塊中按右鍵並選擇全部清除。
直線複製排列和直線複製排列 PropertyManager 您可以使用直線複製排列產生一或多個特徵的多個副本，這些副本可沿著一個或兩個線性路徑均分排列。 種子特徵 直線複製排列 - 兩個方向 直線複製排列 - 單一方向 直線複製排列 - 兩個方向 複製排列種子特徵僅在方向 2 如果在 PropertyManager 中選擇了傳遞衍生視覺屬性，複製排列的副本即會繼承原始特徵的視覺屬性。 產生直線排列︰ 產生一個或多個要用來複製的特徵。 按一下直線複製排列 (「特徵」工具列)，或按一下插入 > 複製排列/鏡射 > 直線複製排列。 設定 PropertyManager 的選項。 按一下 。 上層主題複製排列的類型 曲線導出複製排列和曲線導出複製排列 PropertyManager 環狀複製排列 草圖導出複製排列 表格導出複製排列 儲存及載入表格導出的複製排列 鏡射特徵 填入複製排列 填入複製排列 PropertyManager 變化的複製排列 裝飾螺紋線複製排列 裝飾螺紋線複製排列 PropertyManager 改變尺寸複製排列 PropertyManagers 中數學關係式的直接輸入 直線複製排列 PropertyManager 當您沿著一或兩條直線路徑複製排列一或多個特徵時，直線複製排列 PropertyManager 即會出現。 存取此 PropertyManager： 按一下直線複製排列 (「特徵」工具列) 或 插入 > 特徵複製/鏡射 > 直線複製排列。 接受數值輸入的一些欄位可讓您輸入 = (等號) 並從清單中選擇整體變數、函數與檔案屬性，來產生數學關係式。 請參閱PropertyManagers 中數學關係式的直接輸入。 方向 1 複製排列方向 為方向 1 的複製排列設定方向。 選擇一個線性邊線、直線、軸、尺寸、平坦面及曲面、圓錐面及曲面、環形邊線和參考基準面。 按一下反轉方向 來反轉複製排列方向。 間距與副本 個別設定副本數量及間距。 間距 為方向 1 設定複製排列副本間的間距。 副本數 為方向 1 設定複製排列副本的數目。此數量包括原來的特徵或選擇。 成形至的參考 根據所選的參考幾何設定副本數量及間距。 參考幾何 設定控制複製排列的參考幾何。 偏移距離 設定參考幾何與最後一個複製排列副本間的距離。 反轉偏移方向 反轉複製排列從參考幾何偏移的方向。 質心 計算從參考幾何到複製排列特徵質心的偏移距離。 所選參考 計算從參考幾何到所選種子特徵幾何參考的偏移距離。 種子參考 設定要由哪一個種子特徵幾何來計算偏移距離。 方向 2 在第二個方向產生複製排列。 複製排列方向 設定方向 2複製排列的方向。 選擇一個線性邊線、直線、軸、尺寸、平坦面及曲面、圓錐面及曲面、環形邊線和參考基準面。 間距與副本 個別設定副本數量及間距。 間距 為方向 1 設定複製排列副本間的間距。 副本數 為方向 1 設定複製排列副本的數目。此數量包括原來的特徵或選擇。 從參考偏移 根據所選的參考幾何設定副本數量及間距。 參考幾何 設定控制複製排列的參考幾何。 偏移距離 設定參考幾何與最後一個複製排列副本間的距離。 反轉偏移方向 反轉複製排列從參考幾何偏移的方向。 質心 計算從參考幾何到複製排列特徵質心的偏移距離。 所選參考 計算從參考幾何到所選種子特徵幾何的偏移距離。 種子參考 設定要由哪一個種子特徵幾何來計算偏移距離。 僅複製排列種子 僅使用種子特徵在方向 2 上產生直線複製排列，而不重複方向 1 上的複製排列副本。 選取只複製種子特徵選項。 種子特徵僅在方向 2 中複製。 清除只複製種子特徵選項。 整個直線複製排列在方向 2 中複製。 複製排列的特徵 複製排列的特徵 使用您所選的特徵做為種子特徵來產生複製排列。 複製排列面 複製排列面 使用構成特徵的面來產生複製排列。 在圖面中選擇特徵的所有面。 當模型只輸入組成特徵的面而不是特徵時，此功能特別有用。 使用排列複製面時，排列複製必須保持在同一個面或邊界內。 複製排列不能跨過邊界。 例如，橫切整個面或不同的層級 (如凸起的邊線) 的除料會產生一個邊界和單獨的面，使複製排列無法延伸進行。 複製排列本體 複製排列實體/曲面本體 使用您在多本體零件中選擇的本體來產生複製排列。 使用複製排列本體的多本體零件 套用直線複製排列 跳過之副本(I) 跳過之副本(I) 產生複製排列時，跳過您在圖面中所選的複製排列副本。 當移動滑鼠至每個複製排列副本時，游標的形狀會變為 。 按一下可選擇一個複製排列副本。 複製排列副本的座標即會出現。 要恢復複製排列的副本，請再按一下該副本。 特徵加工範圍(F) 選擇幾何複製下的選項將特徵套用至一或多個多本體零件，以及使用特徵加工範圍選擇將包含特徵的本體。 產生您要為多本體零件加入特徵的模型，然後再加入這些特徵。 所有本體 每次特徵重新產生時，都要套用到所有的本體。 如果您將本體加入與特徵相交的模型，這些新本體會重新產生以包括該特徵。 伸長及圓頂特徵套用至所有的本體 所選本體 套用特徵到您選擇的本體。 如果加入的本體與模型中的特徵相交，您必須使用編輯特徵來編輯複製排列特徵，選擇那些本體，並將它們加入到所選本體的清單中。 如果您沒有將新本體新增至所選本體清單中，則它們會保持完整。 伸長及圓頂特徵套用至所選的本體 自動選擇 (在按下所選本體時可用) 使用多本體零件產生模型時，特徵會自動處理所有相關的相交零件。 自動選擇比所有本體快，因為它只處理初始清單中的本體，並不會重新產生整個模型。 如果按下了所選本體且清除自動選擇，您必須從圖面中選擇要包括的本體。 受影響的本體 (在清除自動選擇時可用) 在圖面中選擇受影響的本體。 選項 變化草圖 允許在複製時，複製排列的變更。 幾何複製 僅使用特徵的幾何 (面和邊線) 來產生複製排列，而不複製且不解出特徵中的每個副本。 幾何複製可加速複製排列的產生和重新計算。 當特徵的面與零件的其餘部分合併在一起時，您無法產生這些特徵的幾何排列。 傳遞衍生視覺屬性 會將 SOLIDWORKS 色彩、紋路與裝飾螺紋線資料傳遞至所有複製排列副本中。 要變化的副本當您為複製排列的副本選擇特徵時，才能使用此選項。 方向 1 增量 方向 1 間距增量 累積增加方向 1 中複製排列副本中心之間的間距。例如，如果複製排列中列之間的間距是 1.5mm，而您針對間隔增量輸入 .3mm，則第二列位於距離第一列 1.8mm 的位置，第三列位於距離第二列 2.1mm 的位置，第四列位於距離第三列 2.4mm 的位置。 選擇特徵尺寸來變化方向 1 在表格中顯示種子特徵的尺寸。 在圖面中，按一下種子特徵的尺寸來顯示表格。 在增量欄中加入值來增加或減少方向 1 之的特徵尺寸大小。 相同欄位套用至方向 2 增量。 修改的副本 列出修改的個別副本。 這些副本可透過複製排列中的欄與列號識別。 要修改個別副本，請在圖面中的副本標記上按左鍵，並按一下修改副本。 您可以輸入值來取代標註中的間距與尺寸。 要移除修改的副本，在方塊中的副本按一下右鍵，並按一下刪除。 要移除所有修改的副本，在方塊中按右鍵並選擇全部清除。
直線複製排列 PropertyManager 當您沿著一或兩條直線路徑複製排列一或多個特徵時，直線複製排列 PropertyManager 即會出現。 存取此 PropertyManager： 按一下直線複製排列 (「特徵」工具列) 或 插入 > 特徵複製/鏡射 > 直線複製排列。 接受數值輸入的一些欄位可讓您輸入 = (等號) 並從清單中選擇整體變數、函數與檔案屬性，來產生數學關係式。 請參閱PropertyManagers 中數學關係式的直接輸入。 方向 1 複製排列方向 為方向 1 的複製排列設定方向。 選擇一個線性邊線、直線、軸、尺寸、平坦面及曲面、圓錐面及曲面、環形邊線和參考基準面。 按一下反轉方向 來反轉複製排列方向。 間距與副本 個別設定副本數量及間距。 間距 為方向 1 設定複製排列副本間的間距。 副本數 為方向 1 設定複製排列副本的數目。此數量包括原來的特徵或選擇。 成形至的參考 根據所選的參考幾何設定副本數量及間距。 參考幾何 設定控制複製排列的參考幾何。 偏移距離 設定參考幾何與最後一個複製排列副本間的距離。 反轉偏移方向 反轉複製排列從參考幾何偏移的方向。 質心 計算從參考幾何到複製排列特徵質心的偏移距離。 所選參考 計算從參考幾何到所選種子特徵幾何參考的偏移距離。 種子參考 設定要由哪一個種子特徵幾何來計算偏移距離。 方向 2 在第二個方向產生複製排列。 複製排列方向 設定方向 2複製排列的方向。 選擇一個線性邊線、直線、軸、尺寸、平坦面及曲面、圓錐面及曲面、環形邊線和參考基準面。 間距與副本 個別設定副本數量及間距。 間距 為方向 1 設定複製排列副本間的間距。 副本數 為方向 1 設定複製排列副本的數目。此數量包括原來的特徵或選擇。 從參考偏移 根據所選的參考幾何設定副本數量及間距。 參考幾何 設定控制複製排列的參考幾何。 偏移距離 設定參考幾何與最後一個複製排列副本間的距離。 反轉偏移方向 反轉複製排列從參考幾何偏移的方向。 質心 計算從參考幾何到複製排列特徵質心的偏移距離。 所選參考 計算從參考幾何到所選種子特徵幾何的偏移距離。 種子參考 設定要由哪一個種子特徵幾何來計算偏移距離。 僅複製排列種子 僅使用種子特徵在方向 2 上產生直線複製排列，而不重複方向 1 上的複製排列副本。 選取只複製種子特徵選項。 種子特徵僅在方向 2 中複製。 清除只複製種子特徵選項。 整個直線複製排列在方向 2 中複製。 複製排列的特徵 複製排列的特徵 使用您所選的特徵做為種子特徵來產生複製排列。 複製排列面 複製排列面 使用構成特徵的面來產生複製排列。 在圖面中選擇特徵的所有面。 當模型只輸入組成特徵的面而不是特徵時，此功能特別有用。 使用排列複製面時，排列複製必須保持在同一個面或邊界內。 複製排列不能跨過邊界。 例如，橫切整個面或不同的層級 (如凸起的邊線) 的除料會產生一個邊界和單獨的面，使複製排列無法延伸進行。 複製排列本體 複製排列實體/曲面本體 使用您在多本體零件中選擇的本體來產生複製排列。 使用複製排列本體的多本體零件 套用直線複製排列 跳過之副本(I) 跳過之副本(I) 產生複製排列時，跳過您在圖面中所選的複製排列副本。 當移動滑鼠至每個複製排列副本時，游標的形狀會變為 。 按一下可選擇一個複製排列副本。 複製排列副本的座標即會出現。 要恢復複製排列的副本，請再按一下該副本。 特徵加工範圍(F) 選擇幾何複製下的選項將特徵套用至一或多個多本體零件，以及使用特徵加工範圍選擇將包含特徵的本體。 產生您要為多本體零件加入特徵的模型，然後再加入這些特徵。 所有本體 每次特徵重新產生時，都要套用到所有的本體。 如果您將本體加入與特徵相交的模型，這些新本體會重新產生以包括該特徵。 伸長及圓頂特徵套用至所有的本體 所選本體 套用特徵到您選擇的本體。 如果加入的本體與模型中的特徵相交，您必須使用編輯特徵來編輯複製排列特徵，選擇那些本體，並將它們加入到所選本體的清單中。 如果您沒有將新本體新增至所選本體清單中，則它們會保持完整。 伸長及圓頂特徵套用至所選的本體 自動選擇 (在按下所選本體時可用) 使用多本體零件產生模型時，特徵會自動處理所有相關的相交零件。 自動選擇比所有本體快，因為它只處理初始清單中的本體，並不會重新產生整個模型。 如果按下了所選本體且清除自動選擇，您必須從圖面中選擇要包括的本體。 受影響的本體 (在清除自動選擇時可用) 在圖面中選擇受影響的本體。 選項 變化草圖 允許在複製時，複製排列的變更。 幾何複製 僅使用特徵的幾何 (面和邊線) 來產生複製排列，而不複製且不解出特徵中的每個副本。 幾何複製可加速複製排列的產生和重新計算。 當特徵的面與零件的其餘部分合併在一起時，您無法產生這些特徵的幾何排列。 傳遞衍生視覺屬性 會將 SOLIDWORKS 色彩、紋路與裝飾螺紋線資料傳遞至所有複製排列副本中。 要變化的副本當您為複製排列的副本選擇特徵時，才能使用此選項。 方向 1 增量 方向 1 間距增量 累積增加方向 1 中複製排列副本中心之間的間距。例如，如果複製排列中列之間的間距是 1.5mm，而您針對間隔增量輸入 .3mm，則第二列位於距離第一列 1.8mm 的位置，第三列位於距離第二列 2.1mm 的位置，第四列位於距離第三列 2.4mm 的位置。 選擇特徵尺寸來變化方向 1 在表格中顯示種子特徵的尺寸。 在圖面中，按一下種子特徵的尺寸來顯示表格。 在增量欄中加入值來增加或減少方向 1 之的特徵尺寸大小。 相同欄位套用至方向 2 增量。 修改的副本 列出修改的個別副本。 這些副本可透過複製排列中的欄與列號識別。 要修改個別副本，請在圖面中的副本標記上按左鍵，並按一下修改副本。 您可以輸入值來取代標註中的間距與尺寸。 要移除修改的副本，在方塊中的副本按一下右鍵，並按一下刪除。 要移除所有修改的副本，在方塊中按右鍵並選擇全部清除。
。
