控制相切方向

您可以反轉某些彎曲草圖圖元的相切方向。 這包括弧及不規則曲線。

若要控制相切方向：

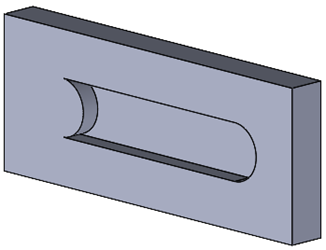

  1. 開啟包含弧的零件檔案。

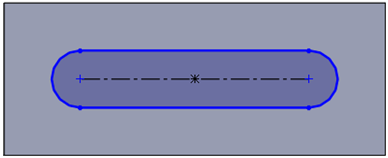

  2. 在 FeatureManager (特徵管理員) 中，用右鍵按一下包含弧的草圖，然後按一下編輯草圖 。
  3. 在圖面中，用右鍵按一下弧，然後按一下快顯功能表上的反轉終點相切。

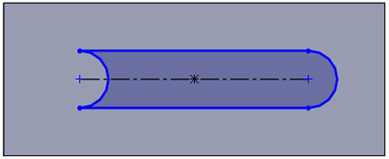

    軟體即會反轉相切並反轉弧。
  4. 按一下編輯 > 重新計算 。
