產生雙向掃出

您可以使用雙向，為任一方向或整個路徑的中路徑輪廓產生掃出。

您也可以針對掃出的兩個方向獨立控制路徑的扭轉值，並將扭轉值套用在整個長度中。 不過，您無法使用導引曲線或設定雙向掃出的起始和終止相切。

您可以在掃出填料/基材、掃出除料 (使用實體掃出選項的掃出除料除外) 及掃出曲面零件中使用雙向選項。 您也可以在掃出除料組合件中使用此選項。

若要產生雙向掃出︰

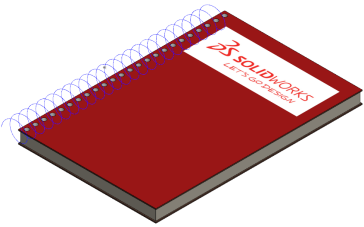

  1. 在零件中，按一下插入 > 填料/基材 > 掃出。

  2. 在 PropertyManager 中 的輪廓及路徑之下，按一下草圖輪廓，並執行下列操作：

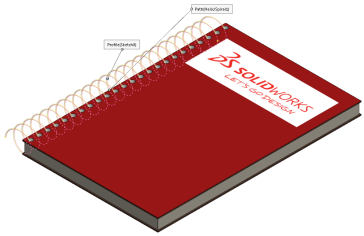

    1. 在快顯 FeatureManager(特徵管理員) 中，針對輪廓選擇草圖8，然後針對路徑選擇螺旋曲線/渦捲線1。

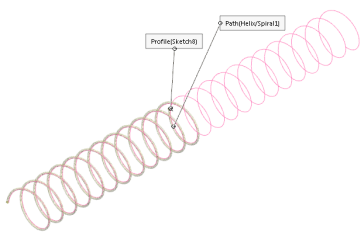

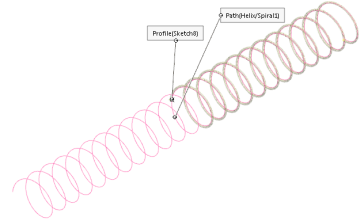

    2. 按一下方向一 和方向二 來切換掃出的方向。
      方向一 方向二
    3. 按一下雙向 。

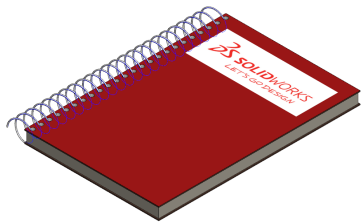

      掃出會在兩個方向運作。

  3. 在選項之下，執行下列操作︰

    1. 針對輪廓方位，按一下依循路徑。
    2. 針對輪廓扭轉，按一下自然。
      您可以針對掃出的兩端獨立指定扭轉，並對整個路徑套用扭轉角度。
      依預設會選取顯示預覽及合併結果。
  4. 按一下 。
