產生垂直於視角的基準面

要產生垂直於目前視角方位的基準面：

  1. 將模型方位調整至所需的視角方位。
  2. 按一下平面 (在「參考幾何」工具列上)，或插入 > 參考幾何 > 平面。
  3. 為第一參考 ，在圖面中選擇一個頂點。

  4. 在 PropertyManager 中，於第一參考之下，按一下平行於螢幕 。
  5. 或者，輸入要從參考頂點偏移基準面的距離值。
  6. 按一下 。
    若要變更基準面的位置，請旋轉模型，然後在 PropertyManager 中按一下更新平面。

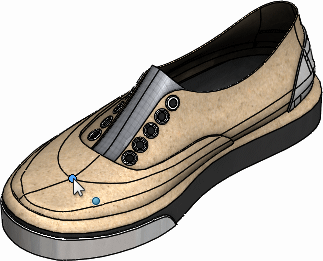

  7. 您可以不使用基準面 PropertyManager 來產生正常可檢視的參考基準面。 用右鍵按一下圖面中的一個面，然後按一下產生與螢幕平行的基準面。

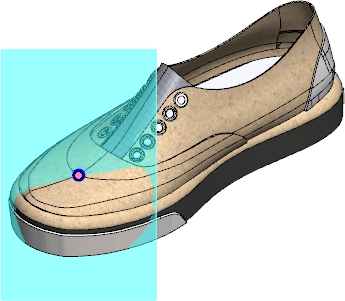

    軟體會在您用右鍵按一下並放置平行於螢幕的參考基準面的點，加入在平面上或貼於曲面的 3D 草圖點。

    如果曲面移動，草圖點可能會隨之移動。 若要確保草圖點固定不移動，請將其位置設為相對於其他幾何。
