使用中心線產生徑向及直徑尺寸

您可以產生多個徑向或直徑尺寸，不必每次都選取中心線。當您產生需要數個直徑尺寸的旋轉幾何草圖時，此類型的標註尺寸相當實用。

多個徑向尺寸

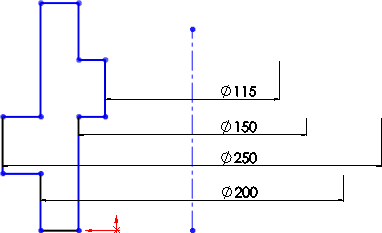

多個直徑尺寸

1. 在含有中心線及線條或點的草圖中，按一下 智慧型尺寸 (「尺寸/限制條件」工具列)，或 工具 > 尺寸 > 智慧型。
2. 選取中心線及線條或點。
3. 若要產生半徑，將游標移動到中心線的近端。若要產生直徑，將游標移動到中心線的遠端。
4. 按一下以放置尺寸。
   徑向尺寸的游標會變更為 ，直徑尺寸的游標會變更為 。
5. 選擇草圖上的其他線條或點，以產生其他的尺寸。
