範例： 執行比較幾何

若要比較相同模型兩個版本的幾何：

  1. 開啟兩個零件檔案，例如 apple.sldprt 及 peach.sldprt。

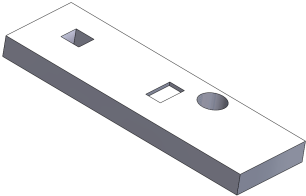

    apple.sldprt
    peach.sldprt
  2. 按一下工具 > 比較 > 幾何 。
  3. 在比較工作窗格中選擇：
    1. 針對參考文件，選擇 apple.sldprt。
    2. 針對修改文件，選擇 peach.sldprt。
  4. 在比較的項目之下，選擇幾何並按一下執行比較。
    兩個零件檔案並排顯示在圖面中。
  5. 在體積比較之下，按一下共同體積、移除材料及新增材料旁邊的隱藏/顯示 。

    兩個零件之間的新增和移除的材料會以不同的色彩強調顯示。

    apple.sldprt
    peach.sldprt
  6. 選擇關閉時保持本體，然後按一下加入至 apple.sldprt 來將差異保留在參考文件中。
  7. 按一下關閉來結束工作窗格。
    比較資料會儲存在 apple.sldprt 中。

  8. 在圖面中，展開 apple.sldprt 的視窗。然後在 FeatureManager(特徵管理員) 設計樹狀結構中，展開比較體積資料夾及每個子資料夾。
    您可以按一下每個材料圖元來強調顯示已新增至零件及已從零件中移除的本體。

使用相交工具來合併體積

若要將比較體積資料夾中的材料合併至 apple.sldprt：

  1. 在 FeatureManager(特徵管理員) 設計樹狀結構中，選擇下列項目：
    • 除料-伸長3
    • 新增材料1
    • 新增材料2
    • 移除材料1
  2. 按一下插入 > 特徵 > 相交 。
  3. 按一下兩種都産生，然後按一下相交。
  4. 在要排除的區域之下，按一下區域 3。
  5. 然後按一下合併結果及 。
