在參考基準面產生主要成員

若要在參考基準面產生主要成員：

  1. 針對主要成員類型，請按一下參考平面成員 。
  2. 針對參照組，在快顯 FeatureManager(特徵管理員) 中展開參考資料來選擇下列平面。

    您也可以按一下檢視 > 隱藏/顯示 > 平面來顯示平面。

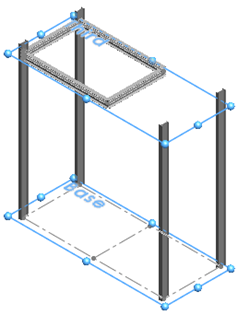

    1. 針對開始與終止平面，按一下基材及第三。
      這些平面均為平行且定義成員的長度。

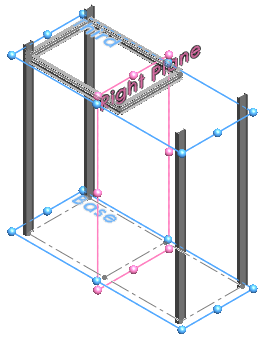

    2. 針對平面組 1，按一下右基準面。
      此平面會垂直且相交於開始與終止平面.

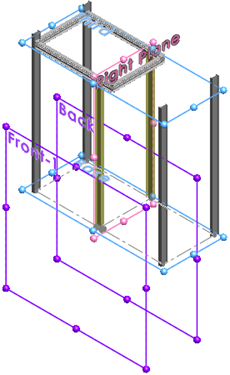

    3. 針對平面組 2，按一下前視-1 以及後視。
      平面組 2 會與平面組 1 相交。兩者均定義結構中心的兩個成員之位置。

  3. 解除 PropertyManager 的固定 並按一下 。

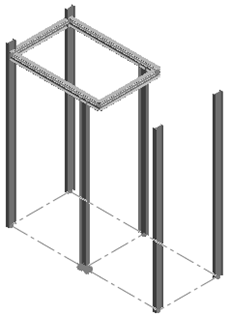

完成結構系統的主要成員。
