使用 Stick 字型

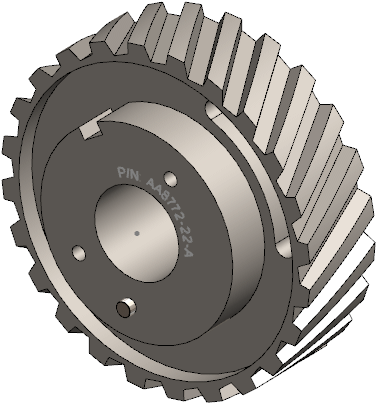

您可以在套用草圖文字到零件或組合件以進行雷射雷射雕刻、水刀以及「電腦數值控制」(CNC) 加工時使用 Stick 字型。

Stick 字型也稱為單線、筆觸或開放迴圈字型。 為所有 Stick 字型使用 OLFSimpleSansOC Regular 字型。

沒有功能可模擬 Stick 字型的加工或雕刻。 您應將雕刻或加工的草圖保留為獨立草圖，以便之後由 CAM 或 CNC 機械參考。

使用 Stick 字型：

  1. 按一下工具 > 草圖圖元 > 文字。
  2. 在 PropertyManager 的文字之下，清除使用文件字型。
  3. 按一下字型。
  4. 在選擇字型對話方塊中，於 字型 之下選擇 OLF SimpleSansOC 字型。
  5. 選取任何其他選項，然後按一下確定。
