為外螺紋加入標註

在工程圖中，您可以將裝飾螺紋線標註加入外部裝飾螺紋線。

螺紋線標註要在來源零件或組合件的「裝飾螺紋線」特徵中定義。 您可以使用智慧型尺寸工具將標注加入外螺紋的側視圖或剖面視圖。

若要加入標註：

  1. 按一下智慧型尺寸 (尺寸/限制條件工具列) 或工具 > 尺寸 > 智慧型。

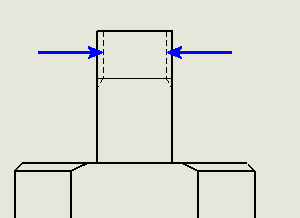

  2. 選擇裝飾螺紋線的兩邊側影輪廓邊線。
    當游標位於裝飾螺紋線的側影輪廓邊線上時會變成 。


  3. 按一下以放置尺寸。

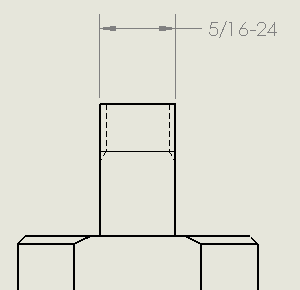

    螺紋線標注隨即附加至圓柱的外側幾何。
