產生結構系統特徵的直線複製排列

  1. 開啟 system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\structure_system\shed.SLDPRT。

  2. 按一下插入 > 複製排列/鏡射 > 直線複製排列。
  3. 在 PropertyManager 中，針對方向 1：

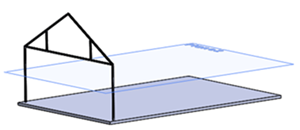

    1. 針對複製排列方向 ，選擇圖面中所示的邊線。

    2. 選擇成形至的參考。
    3. 在參考幾何 中按一下，並在圖面中旋轉模型並選擇所示的面。

    4. 針對間距 ，輸入 10mm。
    5. 按一下副本數量 ，並輸入　6。

  5. 在 PropertyManager 中，按一下本體，然後按一下複製排列之結構系統 。
  6. 在快顯 FeatureManager(特徵管理員)　設計樹狀結構中，按一下結構系統1。
  7. 按一下。

模型會加入六個框架副本。
