Přidejte ovládání odstranění formy, abyste měli jistotu, že optimalizovaný návrh je vyrobitelný a výrobek lze vyjmout z formy.
Získání přístupu k Ovládání odstranění formy PropertyManager:
- Ve stromu topologické studie klikněte pravým tlačítkem myší na Řízení výroby a klikněte na Určit směr odstranění formy..
Použití ovládání geometrie brání vytvoření vybrání a dutin a zaručuje, že optimalizovaný tvar bude možné vyjmout z formy.
Směr odstranění formy
| |
Středová rovina (oba směry) |
Vyberte jednu z těchto možností:
|
Automaticky určit centrální středovou rovinu
|
Optimalizační modul určí optimální pozici středové roviny. Optimalizovanou součást bude možné vyjmout z formy v obou směrech od středové roviny.
|
|
Vybrat rovinu pro směr
|
|
|
| |
Pouze směr tahu |
„Směr tahu“ je směr, ve kterém se oddělí obě poloviny, nebo směr, ve kterém se pohybuje vyrážecí nástroj. |
| |
Ražení (pouze směr tahu) |

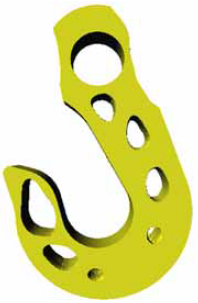

Optimalizační algoritmus odstraní element z konstrukce, a také odstraní všechny elementy za elementem nebo před ním (vzhledem k hranovému vektoru, který indikuje směr tahu). Jako příklad je zobrazen optimalizovaný model háku jeřábu s ovládáním ražení. |
 |
Vyberte hranu pro určení směru |
Vyberte hranový vektor indikující směr tahu. |
| |
Opačný směr |
Obrátí směr tahu. |
Obvykle je lepší provádět optimalizaci nejprve bez výrobních omezení, a poté provést druhou optimalizaci s výrobními omezeními.
