Paleta kót

Paleta kót se objeví, když vložíte nebo zvolíte kótu tak, abyste mohli jednoduše změnit vlastnosti kóty a formátování. Můžete změnit toleranci, přesnost, styl, text a jiné formátovací možnosti v paletě, aniž byste museli přecházet ke správci PropertyManager.

Pokud vyberete více než jednu kótu, vlastnosti a formátování, které jste nastavili v paletě, se použijí na všechny ostatní kóty.

Chcete-li zobrazit paletu kót:

Vložte kótu, nebo ji vyberte ve výkresu.

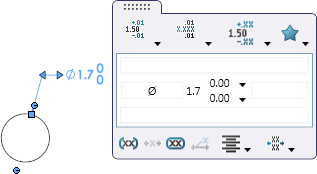

Když vložíte nebo vyberete alespoň jednu kótu, zobrazí se tlačítko Palety kót s efektem přechodu vpravo nahoře od ukazatele. Přesunete-li ukazatel nad tlačítko, zobrazí se Paleta kót. Klepnutím kamkoliv v paletě ji přišpendlíte. Paleta kót zmizí, když přesunete ukazatel mimo grafickou plochu, nebo zrušíte výběr kót, například klepnutím v grafické ploše. Paleta kót je kontextový panel nástrojů, který lze vypnout.

Typ tolerance

Vyberte ze seznamu. Výběry, které jsou k dispozici, závisí na typu kóty.

V závislosti na typu tolerance se na paletě kót zobrazí šipky ukazující dolů, které umožňují nastavovat různé maximální nebo minimální variace. Pomocí těchto šipek můžete změnit maximální nebo minimální variaci.
Přesnost jednotky

Vyberte ze seznamu počet číslic za desetinnou čárkou.

Přesnost tolerance

Pro hodnotu tolerance vyberte ze seznamu počet číslic za desetinnou čárkou.

Styl

Zvolte jakékoliv nastavení formátování, které jste použili pro ostatní kóty ve výkresu, čímž ušetříte čas při formátování kót. Více informací ohledně definování stylů najdete na odkaze Styly.
Vložit závorky
Vystředit kótu

Při přetahování textu kóty mezi vynášecími čarami se text uchytí ve středu mezi vynášecími čarmi.
Kontrolní kótování
Odsunutý text
Zarovnat vodorovně
Zarovnat svisle
