Crée des diagrammes de cisaillement, de moment, de torsion ou de force axiale pour les poutres, ou des diagrammes de force axiale pour les barres. Les diagrammes de poutre sont créés selon les directions locales pour chaque poutre.
Pour afficher ce PropertyManager, lancez une étude Simulation. Cliquez avec le bouton droit de la souris sur Résultats
et sélectionnez Définir des diagrammes pour les poutres.
Affichage
|
Composant
|
Sélectionnez l'une des options suivantes :-
Force axiale
-
Force de cisaillement dans la dir1
-
Force de cisaillement dans la dir2
-
Moment dans la dir1
-
Moment dans la dir2
-
Couple
Pour les barres, seule la Force axiale est disponible.
|
 |
Unités
|
Sélectionnez les unités du diagramme.
|
| |
Rendu des profils de poutres (plus lent)
|
Pour afficher les diagrammes de poutre sur la géométrie de poutre réelle, et non les cylindres. |
Poutres sélectionnées
|
Tous
|
Sélectionne toutes les poutres.
|
|
Sélectionner
|
Sélectionnez les poutres dans la zone graphique. Le logiciel prend uniquement en compte les poutres sous Poutres sélectionnées.
|
|
Largeur du diagramme de poutre
|
Contrôle la largeur des diagrammes des poutres pour une meilleure visibilité.
|
Propriété
| |
Inclure un titre
|
Saisissez un titre personnalisé pour le tracé.
|
| |
Associer le tracé avec l'orientation de la vue nommée
|
Permet d'associer une orientation de vue prédéfinie au tracé actif.
|
|
Associer avec la vue en cours
|
Associe la vue en cours au tracé actif. |
-
Pour afficher les directions de la poutre dans un diagramme de poutre actif, cliquez à l'aide du bouton droit de la souris sur l'icône du diagramme de poutre, puis sélectionnez Paramètres. Dans le PropertyManager, sous Options de tracé de la déformée, sélectionnez Afficher les directions de la poutre.
Le logiciel trace le trièdre local de la poutre au centre de chaque poutre.
-
Lors de la création d'un tracé de diagramme de poutre, les champs Valeur maximale définie automatiquement et Valeur minimale définie automatiquement sous Options de graphique montrent les valeurs du composant Force de cisaillement dans la dir1 quel que soit le composant de poutre sélectionné. Le logiciel montre toujours les valeurs minimum et maximum réelles du diagramme de poutre sélectionné dans la zone graphique.
Exemple d'une poutre fixe-fixe soumise à un chargement uniformément distribué le long de la Dir 1 locale. Le programme trace le diagramme de cisaillement dans Dir 1 et le diagramme de moment dans Dir 2.
 |
| Poutre fixe-fixe soumise à un chargement uniforme le long de la direction 1. Pour afficher les directions locales d'une poutre, créez un Tracé de qualité du maillage. Dans l'onglet Paramètres, cliquez sur Afficher les directions de la poutre. |
 |

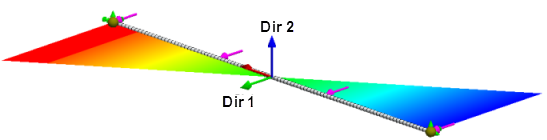

| Force de cisaillement dans le diagramme Dir 1 |
 |
| Diagramme Moment dans Dir 2 |
Pour une poutre soumise à un chargement distribué le long de la Dir 2 locale, le programme trace les forces de cisaillement dans Dir 2 et les forces de moment dans Dir 1.
Les poutres ou les barres soumises à des chargements de compression axiaux affichent une valeur de poutre axiale négative, tandis que les poutres soumises à des chargements de tension axiale affichent une valeur de contrainte axiale positive.
