Comparaison de corps

Pour comparer des corps :

  1. Ouvrez répertoire_système:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\model_display\Gear.SLDPRT.
  2. Dans l'arbre de création FeatureManager, développez le dossier Corps volumiques .
    Si vous ne voyez pas le dossier, procédez comme suit :
    1. Cliquez sur Outils > Options > Options du système > FeatureManager .
    2. Sous Montrer/Cacher les objets de l'arbre, sélectionnez Afficher pour Corps volumiques et cliquez sur OK.
  3. Comparez les arêtes des dents pour Gear1 et Gear2.
    1. Après avoir visualisé les arêtes avec congé de Gear1, cliquez à l'aide du bouton droit de la souris sur Gear1, puis cliquez sur Cacher .
    2. Cliquez à l'aide du bouton droit de la souris sur Gear2 et cliquez sur Afficher pour afficher les arêtes sans congé.
    Gear1 : Arêtes avec congé Gear2 : Arêtes sans congé
  4. Cliquez sur Affichage > Afficher > Comparaison de corps .
  5. Dans le PropertyManager, définissez les options suivantes:
    1. Pour Corps sources, sélectionnez Gear1
    2. Pour Comparer des corps, sélectionnez Gear2
    3. Déplacez le curseur du Seuil de légende de sorte que les nombres supérieurs et inférieurs de légende soient approximativement de 1,00 mm.

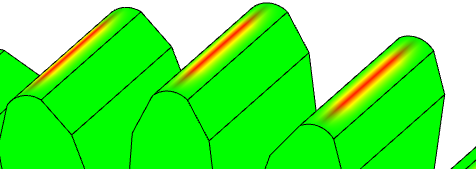

    Dans la zone graphique, les couleurs rouges et jaunes indiquent où Gear1 et Gear2 ne correspondent pas.

  6. Cliquez sur .
  7. Pour effacer la légende de comparaison de corps, dans la zone graphique, cliquez à l'aide du bouton droit de la souris sur la légende et cliquez sur Comparaison de corps .

    Pour ouvrir le PropertyManager Comparaison de corps, cliquez à l'aide du bouton droit de la souris sur la légende et cliquez sur Propriétés de la comparaison de corps.
