Erstellt Schub-, Moment-, Drehmoment oder Axialkraftdiagramme für Balken oder Axialkraftdiagramme für Stäbe. Balkendiagramme werden in den lokalen Richtungen für die einzelnen Balken erstellt.
Zum Anzeigen dieses PropertyManagers führen Sie eine Simulation-Studie aus. Klicken Sie mit der rechten Maustaste auf den Ordner Ergebnisse
, und wählen Sie im Kontextmenü die Option Balkendiagramme definieren aus.
Anzeige
 |
Komponente |
Wählen Sie eine der folgenden Optionen aus:- Axialkraft
- Schubkraft in Richtung 1
- Schubkraft in Richtung 2
- Moment in Richtung 1
- Moment in Richtung 2
- Drehmoment
Für Stäbe ist nur Axialkraft verfügbar.
|
 |
Einheiten |
Wählen Sie die Einheiten des Diagramms aus. |
| |
Balkenprofil rendern (langsamer) |
Zeigt Balkendiagramme auf der eigentlichen Balkengeometrie statt auf Zylindern an. |
Ausgewählte Balken
| Alles |
Wählt alle Balken aus. |
| Auswählen |
Wählen Sie Balken im Grafikbereich aus. Die Software berücksichtigt nur Balken in Ausgewählte Balken. |
| Balkendiagrammbreite |
Steuert die Breite von Balkendiagramm-Darstellungen zur besseren Sichtbarkeit. |
Eigenschaft
| |
Titeltext einbeziehen |
Geben Sie einen Titel für die Darstellung ein. |
| |
Darstellung mit Ansichtsausrichtung des Namens verknüpfen |
Sie können eine vordefinierte Ansichtsausrichtung zum Verknüpfen mit der aktiven Darstellung auswählen. |
 |
Mit aktueller Ansicht assoziieren |
Verknüpft die aktive Darstellung mit der aktuellen Ansicht. |
-
Klicken Sie zum Anzeigen von Balkenrichtungen für ein aktives Balkendiagramm mit der rechten Maustaste auf das Balkendiagrammsymbol, und wählen Sie Einstellungen aus. Wählen Sie im PropertyManager unter Verformungsdarstellungs-Optionen Balkenrichtungen anzeigen aus.
Die lokale Triade des Balkens wird in der Mitte jedes Balkens dargestellt.
-
Beim Erstellen einer neuen Balkendiagrammdarstellung zeigen die Felder Automatisch definierter Höchstwert und Automatisch definierter Mindestwert in den Diagrammoptionen die Werte der Schubkraft in der Komponente Richtung 1 unabhängig von der ausgewählten Balkenkomponente an. Es werden immer die tatsächlichen Mindest- und Höchstwerte für das ausgewählte Balkendiagramm im Grafikbereich angezeigt.
Beispiel für einen Fixiert-Fixiert-Balken, auf den eine gleichförmig verteilte Last entlang Richtung 1 angewendet wird. Das Schubdiagramm wird in Richtung 1 und das Momentdiagramm in Richtung 2 dargestellt.
 |
| Fixiert-Fixiert-Balken, auf den eine gleichförmige Last entlang Richtung 1 angewendet wird. Um die lokalen Richtungen eines Balkens anzuzeigen, erstellen Sie eine Darstellung der Vernetzungsqualität. Klicken Sie auf der Registerkarte Einstellungen auf Balkenrichtungen anzeigen. |
 |

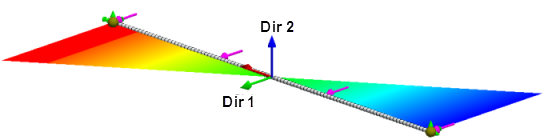

| Diagramm zur Schubkraft in Richtung 1 |
 |
| Diagramm „Moment um Richtung 2“ |
Für einen Balken, auf den eine verteilte Last entlang der lokalen Richtung 2 angewendet wird, werden die Schubkräfte in Richtung 2 und die Momentkräfte in Richtung 1 dargestellt.
Balken oder Stäbe, die unter axialen Drucklasten stehen, weisen einen negativen, axialen Spannungswert für Balken auf und Balken, die unter axialen Spannungslasten stehen, weisen einen positiven, axialen Spannungswert für Balken auf.
