Vektorenanzeige mit Reaktionskraftergebnissen

Vektoren mit Reaktionskraftergebnissen in einer Bewegungsanalysestudie anzeigen:

  1. Klicken Sie in einer Studie des Typs Bewegungsanalyse auf Ergebnisse und Darstellungen Tool_Results_and_Plots.gif (MotionManager Symbolleiste).
  2. Wählen Sie im PropertyManager für die Kategorie Ergebnis die Option Kräfte aus.
  3. Wählen Sie als Subkategorie Reaktionskraft aus.
  4. Wählen Sie eine Ergebniskomponente aus, z. B. Magnitude
  5. Wählen Sie eine Verknüpfung zur Definition der Reaktionskraft aus.
    Um eine entsprechende Verknüpfung zur Auswahl zu finden, empfiehlt es sich, die Maus über eine Verknüpfung in der MotionManager Struktur zu führen, wodurch die Verknüpfung in der Baugruppe im Grafikbereich hervorgehoben wird.
  6. Wählen Sie eine Fläche eines Teil aus, die in der Verknüpfungsdefinition verwendet wird.
  7. Wählen Sie Vektor im Grafikfenster anzeigen aus.
    Die Vektordefinition muss korrekt sind, damit auf diese Option zugegriffen werden kann. Wenn Sie z.B. keine Verknüpfung und einen der definierenden Teile auswählen, so ist diese Option ausgeblendet.
  8. Klicken Sie auf .

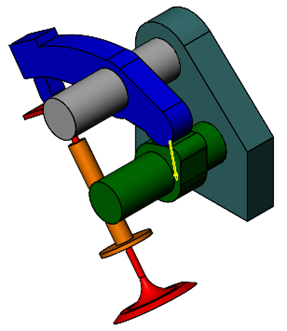

    Wenn Sie die Bewegung bereits berechnet haben, wird der Vektor angezeigt.
  9. Berechnen Sie die Bewegung oder führen Sie sie erneut aus, um den Vektor während der Bewegungssimulation anzuzeigen.
