Aus- und Einblenden von Körpern

Ein- und Ausschalten der Sichtbarkeit von Körpern

Sie können die Sichtbarkeit von Volumenkörpern und Oberflächenkörpern ein- oder ausschalten, indem Sie den Mauszeiger im Grafikbereich über den Körper bewegen und zum Ausblenden die Tab-Taste oder zum Einblenden Umschalt + Tab drücken.

Außerdem können Sie verdeckte Körper ein- oder ausblenden, indem Sie den Zeiger über den Grafikbereich bewegen und die Tasten Strg + Umschalt + Tab gedrückt halten. Verdeckte Körper werden vorübergehend transparent angezeigt und können durch Anklicken eingeblendet werden.

Um diesen Aktionen weitere Tastenkombinationen zuzuweisen, klicken Sie auf Extras > Anpassen.

Auswählen ausgeblendeter Körper

Auswählen der ausgeblendeten Körper, die angezeigt werden sollen:

  1. Wählen Sie im Grafikbereich das Mehrkörper-Teil aus.
  2. Klicken Sie mit der rechten Maustaste auf das Mehrkörper-Teil, und wählen Sie Ausgeblendete Körper anzeigen aus.
    Alle Körper, die ausgeblendet wurden, werden jetzt angezeigt, und alle Körper, die sichtbar waren, werden nun ausgeblendet.
  3. Klicken Sie im Dialogfeld auf Verdeckt anzeigen beenden.
    Das ursprünglich angezeigte Mehrkörper-Teil erscheint wieder.

Isolieren in Mehrkörper-Teilen

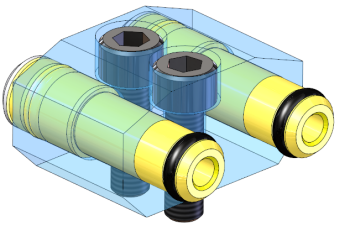

Der Befehl Isolieren setzt in Mehrkörper-Teilen alle Körper außer die ausgewählten auf Ausgeblendet oder Transparent, wodurch Sie sich auf die ausgewählten Körper konzentrieren können. Wenn Sie Isolieren beenden, kehrt die Anzeige in den ursprünglichen Zustand ohne permanente Änderungen zurück.

Körper isolieren:

  1. Wählen Sie die Körper aus, die isoliert werden sollen.
  2. Klicken Sie auf Ansicht > Anzeige > Isolieren, oder klicken Sie mit der rechten Maustaste, und wählen Sie Isolieren.
  3. Auf der Popup-Symbolleiste Isolieren können Sie auf eine der folgenden Optionen klicken, um die Sichtbarkeit von entfernten Körpern zu ändern:
    Durchlässig
    Ausgeblendet
  4. Klicken Sie optional auf Speichern als Anzeigestatus, um die Anzeigemerkmale in einem neuen Anzeigestatus zu speichern.
  5. Wenn Sie mit der Bearbeitung der isolierten Körper fertig sind, klicken Sie auf Isolieren beenden.
    Das Modell wird in den ursprünglichen Anzeigestatus zurückversetzt.
