Aufnehmen von Rotationen in Explosionsansichten

Sie können Explosionsstufen erstellen, mit denen eine Komponente mit oder ohne lineare Translation gedreht wird.

Um eine Explosionsansicht in einer Baugruppe zu erstellen, klicken Sie auf Einfügen > Explosionsansicht.

Um eine Rotation in eine Explosionsstufe aufzunehmen, gehen Sie folgendermaßen vor:

  1. Wählen Sie im geöffneten PropertyManager die Komponenten aus, die in der Explosionsstufe gedreht werden sollen.

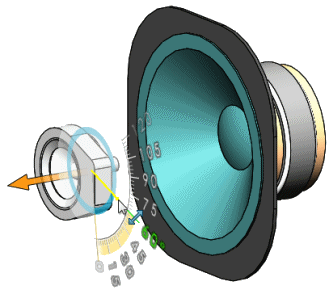

    Die Rotations- und Translationsziehpunkte werden angezeigt.

  2. Wählen Sie einen Drehrichtungsziehpunkt aus und drehen Sie.

    Rotation und Translation können in derselben Explosionsstufe enthalten sein. Die Werte für den Translationsabstand und den Rotationswinkel der Explosionsstufe können Sie im PropertyManager bearbeiten.

  3. Klicken Sie auf Fertig.

Anzeigen von Rotationsexplosionsstufen

In eDrawings können Sie in Baugruppendateien gespeicherte Rotationsexplosionsstufen sowie Explosionsstufen anzeigen, die eine Komponente mit oder ohne lineare Verschiebung drehen.
