Verwenden der Sortieroptionen der Zuschnittsliste

Sie können identische Körper sammeln und Flächen und Features auswählen, die aus der Sortierung ausgeschlossen werden sollen. Mit dieser Option werden alle Körper in einem Ordner Zuschnittslistenelement erfasst, die geometrisch identisch sind, aber durch unterschiedliche Features erstellt wurden, z. B. Zylinder, die durch das Linear-Austragen- oder das Rotations-Feature erstellt wurden, aber ein identisches Volumen haben.

So verwenden Sie die Sortierung der Zuschnittsliste:

  1. Öffnen Sie das Modell.

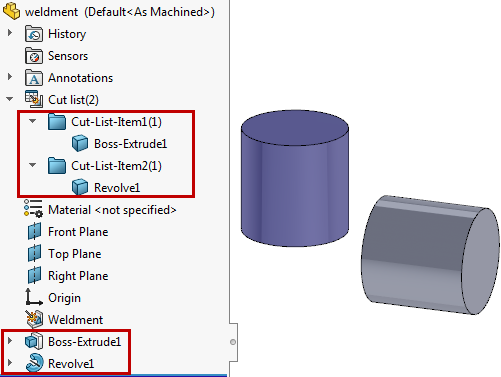

    In diesem Modell haben die Körper Linear austragen1 und Rotieren1 dasselbe Volumen, erscheinen aber in separaten Ordnern Zuschnittslistenelement.

  2. Klicken Sie auf Extras > Optionen > Dokumenteigenschaften > Schweißkonstruktionen .
    1. Unter Optionen der Zuschnittsliste wählen Sie Zuschnittslisten automatisch erstellen aus.
      Sie müssen diese Option aktivieren, um Zuschnittslisten zu sortieren. Sie können auch mit der rechten Maustaste auf die oberste Ebene des Ordners Zuschnittsliste klicken und dann auf Zuschnittslisten automatisch erstellen klicken, um diese Option zu aktivieren.
    2. Unter Optionen der Zuschnittsliste wählen Sie Identische Körper sammeln aus.
      Sie können auch mit der rechten Maustaste auf die oberste Ebene des Ordners Zuschnittsliste im FeatureManager klicken und dann auf Sortieroptionen der Zuschnittsliste klicken. Unter Sortieroptionen wählen Sie Identische Körper sammeln aus.
  3. Klicken Sie auf .
    Um die Option Identische Körper sammeln im Dialogfeld Dokumenteigenschaften beizubehalten, erstellen Sie eine Vorlage, in der diese Option ausgewählt ist. Beim Erstellen neuer Schweißkonstruktionsteile mit dieser Vorlage prüft die Software automatisch auf identische Körper im Ordner Zuschnittslistenelement .

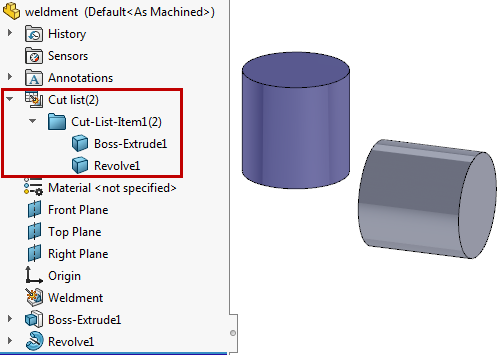

    Beide Körper erscheinen nun im selben Ordner Zuschnittslistenelement.
