PropertyManager "Baugruppen-Zwangsbedingungen"

Filter Zwangsbedingungen

Blenden Sie die Zwangsbedingungstypen mit dem Filter für die Zwangsbedingungen aus oder ein.

Schaltfläche coincident.png Deckungsgleich
Schaltfläche concentric.png Konzentrisch
Schaltfläche dim_lin_horiz.png Abstand
Schaltfläche tangent.png Tangential

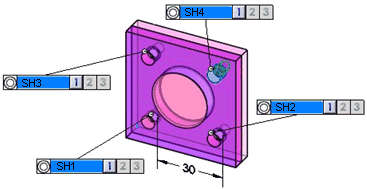

  Muster anzeigen Zeigt Musterzwangsbedingungen an. Wenn diese Option deaktiviert ist, werden die Zwangsbedingungen für jede referenzierte Kopie im Muster angezeigt.
Muster anzeigen aktiviert Muster anzeigen deaktiviert
  Intelligenten Filter verwenden Blendet die Zwangsbedingungen aus, die sich nicht in direkter Nähe des betroffenen Features befinden.
  • Der Stopfen wird in die Büchse gesteckt.

  • Intelligenten Filter verwenden aktiviert. Nur die Zwangsbedingungsbeschreibungen der vorderen Bohrung für die Aufsätze A3 und A4 werden angezeigt.

  • Intelligenten Filter verwenden deaktiviert. Die beiden Aufsatz-Features des Stopfens werden in Bezug auf die vordere und die hintere Bohrung der Büchse mit konzentrischen Zwangsbedingungen versehen.

Toleranzbaugruppe

Listet die Teile und deren Zwangsbedingungsstatus auf.

Für das Teil ist eine Zwangsbedingung erforderlich.
PM_Constrained.gif Das Teil verfügt über mindestens eine Zwangsbedingung.

Zwangsbedingungen

Listet Einzelheiten zu den auf die Teile angewendeten Zwangsbedingungen auf.

Unterstützte Zwangsbedingungspaare

  Aufsatz Kegel Bohrung* Linie überschneiden Kerbe Ebene Langloch Breite
Aufsatz X X X - - - X X
Kegel X X X - X - X X
Bohrung* X X X - X - X X
Linie überschneiden - - - X - X - -
Kerbe - X X - X - X X
Ebene - - - X - X - -
Langloch - X X - X - X X
Breite - X X - X - X X
Sie können Zwangsbedingungen zwischen Bohrungs-*, Kerben- oder Schlitzmustern anwenden.

*: Zu Bohrungen gehören zylindrische Bohrungen, Stirnsenkungsbohrungen, Formsenkungsbohrungen und einfache Bohrungen.

Legende:

X: Unterstützt

-: Nicht unterstützt oder nicht zutreffend
