| Spiegeltyp |
|
Komponentenursprung |
Spiegelt eine referenzierte Komponentenkopie um den Komponentenursprung der ausgewählten Referenzebene. Diese referenzierte Kopie ist keine Spiegelbildversion. |

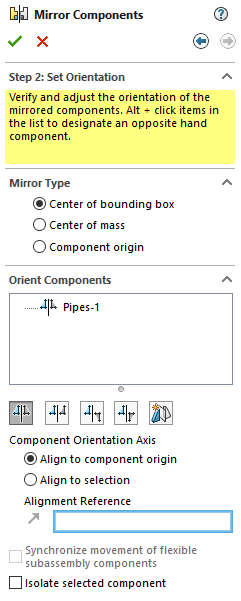

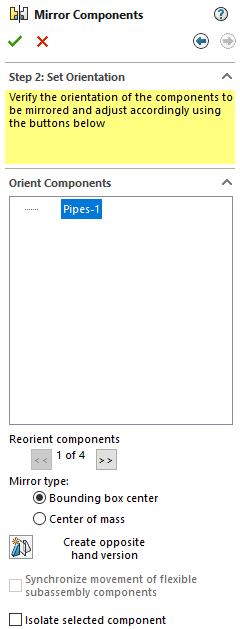

| Komponenten ausrichten |
Diese Optionen ersetzen die Optionen für Komponenten neu ausrichten. |
 |
Um X gespiegelt, um Y gespiegelt |
Die X- und Y-Achse spiegeln um die Ebene. |
 |
Um X gespiegelt und umgekehrt, um Y gespiegelt |
Die X- und Y-Achse spiegeln um die Ebene mit umgekehrter Richtung der X-Achse. |
 |
Um X gespiegelt, um Y gespiegelt und umgekehrt |
Die X- und Y-Achse spiegeln um die Ebene mit umgekehrter Richtung der Y-Achse. |
 |
Um X gespiegelt und umgekehrt, um Y gespiegelt und umgekehrt |
Die X- und Y-Achse spiegeln um die Ebene mit umgekehrter Richtung der X- und Y-Achse. |
| Ausrichtungsachse der Komponente |
|
An Komponentenursprung ausrichten |
Berechnet die Komponentenausrichtung durch Spiegeln und Umkehren um die X- und Y-Achse der Komponente. |
| |
An Auswahl ausrichten |
Berechnet die Komponentenausrichtung durch Spiegeln und Umkehren der Komponente um die lokalen X- und Y-Achsen. In der Berechnung ist X parallel zur Spiegelebene und Y senkrecht zur Fläche oder Ebene, die Sie unter Ausrichtungsreferenz ausgewählt haben. Im Grafikbereich wird eine zweite Referenztriade eingeblendet, die die X- und Y-Drehachsen für das Ausgangselement und die gespiegelte Komponente anzeigt. Die Achsen ändern sich, wenn Sie auf die Ausrichtungssymbole klicken.
|
| |
Ausrichtungsreferenz |
Element zum Ausrichten der obersten Achse der Ausrichtungsachsen auswählen. Verfügbar, wenn Sie An Auswahl ausrichten auswählen.Sie können die folgenden Elemente als Referenzen auswählen: - Ebenen oder planare Flächen, die rechtwinklig zur Spiegelebene liegen.
- Lineare Kanten oder lineare Skizzensegmente, die parallel zur Spiegelebene liegen.
Klicken Sie auf Referenzrichtung der Ausrichtung umkehren  , um die Richtung der Referenz umzukehren.
|
