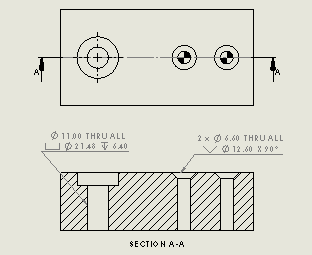

Hinzufügen von Bohrungs-Callouts in Schnittansichten

Sie können Bohrungs-Callouts auf kreuzgeschnittene Bohrungen und Schlitze anwenden.

Sie können die Callouts in Schnittansichten, Ausbruchsansichten und Detailansichten anwenden. Die Callouts können auf die folgenden Features angewendet werden:

• Bohrungsassistent-Bohrungen und -Schlitze
• Erweiterte Bohrungen
• Bohrungen, die mit Schnitt-Rotation erzeugt wurden
• Bohrungen und Schlitze, die mit Schnitt-Linear austragen erzeugt wurden

So fügen Sie Bohrungs-Callouts in Schnittansichten hinzu:

1. Klicken Sie auf Bohrungsbeschreibung Beschriftungs-Symbolleiste) oder Einfügen > Beschriftungen > Bohrungsbeschreibung .
   Der Mauszeiger ändert sich zu .
2. Wählen Sie ein beliebiges Liniensegment der Querschnittsbohrung aus.

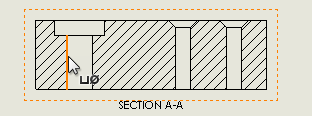

   • Wählen Sie eine Seitenkante durch Klicken aus:

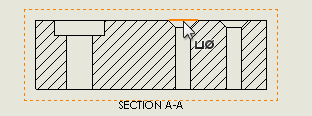

   • Klicken Sie, während Sie die Umschalttaste gedrückt halten, um eine obere oder untere Kante auszuwählen:

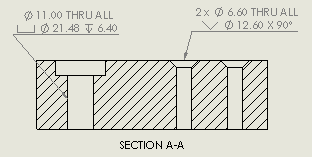

3. Klicken Sie, um den Callout zu platzieren.
