Vergleichen von Körpern

So können Sie Körper vergleichen:

  1. Öffnen Sie Systemverzeichnis:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\model_display\Gear.SLDPRT.
  2. Klappen Sie im FeatureManager den Ordner Solid Bodies auf.
    Wenn der Ordner nicht angezeigt wird, führen Sie die folgenden Schritte aus:
    1. Klicken Sie auf Extras > Optionen > Systemoptionen > FeatureManager .
    2. Wählen Sie unter Strukturelemente einblenden/ausblenden die Option Anzeigen für Volumenkörper aus und klicken Sie auf OK .
  3. Vergleichen Sie die Kanten der Zahnradzähne für Gear1 und Gear2.
    1. Nachdem Sie die verrundeten Kanten von Gear1 angezeigt haben, klicken Sie mit der rechten Maustaste auf Gear1 und wählen Ausblenden aus.
    2. Klicken Sie mit der rechten Maustaste auf Gear2 und wählen Anzeigen aus, um die nicht verrundeten Kanten anzuzeigen.
    Gear1: Verrundete Kanten Gear2: Nicht verrundete Kanten
  4. Klicken Sie auf Ansicht > Anzeige > Körpervergleich .
  5. Wählen Sie im PropertyManager die folgenden Optionen aus:
    1. Für Quellkörper den Körper Gear1
    2. Für Körper vergleichen den Körper Gear2
    3. Bewegen Sie den Schieberegler Legendengrenzwert so, dass die obere und untere Zahl in der Legende ungefähr „1,00 mm“ lautet.

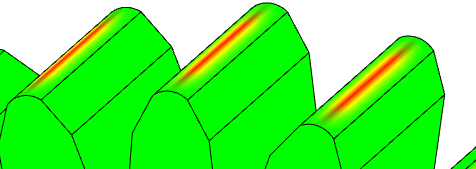

    Im Grafikbereich sind die Bereiche in rot und gelb gekennzeichnet, in denen Gear1 und Gear2 nicht übereinstimmen.

  6. Klicken Sie auf .
  7. Um die Legende Körpervergleich im Grafikbereich zu löschen, klicken Sie mit der rechten Maustaste auf die Legende und wählen Sie dann Körpervergleich aus.

    Klicken Sie zum Öffnen des PropertyManager Körpervergleich mit der rechten Maustaste auf die Legende und wählen Sie dann Eigenschaften Körpervergleich aus.
