È possibile schizzare una spline di stile come una curva ponte tra due entità esistenti.
Per schizzare la spline di stile:
- Aprire uno schizzo con due entità da collegare.
- Fare clic su Spline di stile
(barra degli strumenti Schizzo), oppure selezionare .
- Nell'area grafica, fare clic sul primo punto finale.
Il primo clic crea il primo punto di vertice del controllo nella spline di stile.
- Posizionare il puntatore del mouse sulla linea di deduzione e fare clic per aggiungere un secondo punto del vertice di controllo.
Se si aggancia il secondo vertice di controllo alla linea di deduzione, il software crea una relazione tangente in quel punto finale.
- Continuare a spostare il puntatore verso destra e posizionarlo sulla linea di deduzione successiva. Fare clic sul puntatore quando viene visualizzata l'icona della curvatura equa.
Se si aggancia il terzo vertice di controllo alla linea di deduzione, il software crea una relazione di curvatura equa in quel punto finale.
- Continuare aggiungendo altri vertici di controllo.

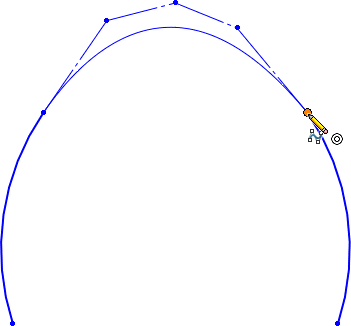

- Quando si raggiunge il punto finale della seconda entità di schizzo, premere il tasto ALT e fare doppio clic sul puntatore in corrispondenza del punto finale.
Premendo ALT si applicano le relazioni tangenti automatiche all'ultimo punto del vertice di controllo.

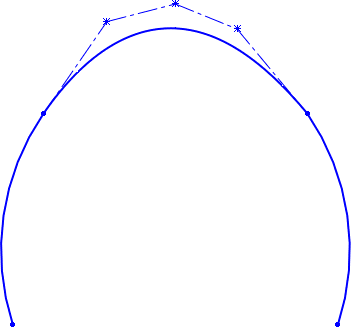

La curva ponte tra le due entità dello schizzo è completa.
