Talvolta un accoppiamento non può essere soddisfatto in quanto i componenti sono già vincolati in modo tale da non potersi spostare nell'accoppiamento. I componenti possono essere fissi o accoppiati ad altri componenti.
Esempio
Le facce inferiori di questi due blocchi sono accoppiate allo stesso piano:

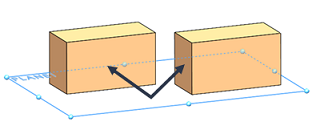

Se si aggiunge un accoppiamento coincidente tra il lato di un blocco e il lato dell'altro blocco:

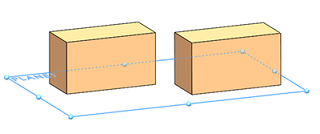

I blocchi si spostano nell'accoppiamento:
Se si aggiunge un accoppiamento coincidente tra la parte inferiore di un blocco e quella superiore dell'altro, si verifica un errore. Il primo blocco non può essere accoppiato simultaneamente al piano e alla parte superiore del secondo blocco, in quanto la parte inferiore del secondo blocco è anch'essa accoppiata al piano.
Funzionamento di MateXpert
In questo esempio, quando si fa clic su Diagnosi in MateXpert, il programma elenca tre accoppiamenti conflittuali. Questi accoppiamenti sono i due accoppiamenti Coincidente sul piano e la faccia inferiore sull'accoppiamento Coincidente sulla faccia superiore.
Quando si fa clic sull'accoppiamento problematico, MateXpert informa che le facce accoppiate non sono coincidenti e indica la distanza tra loro.
Soluzione del problema
Eliminare, sospendere o modificare uno degli accoppiamenti conflittuali.
È possibile utilizzare le didascalie di accoppiamento e Visualizza errori di accoppiamento per identificare e risolvere problemi di accoppiamento.
